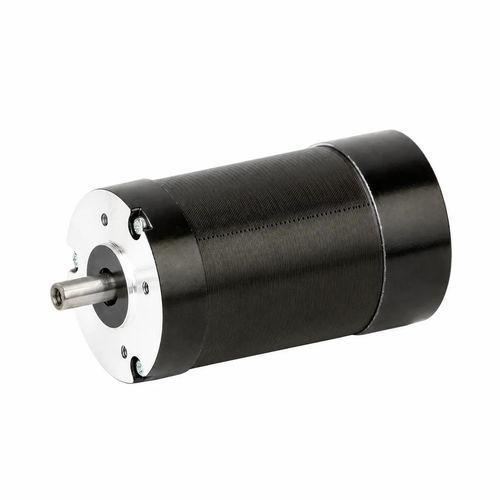

Motor sem escovas CW57BLTA95-60 L260-00

CCtrifásicoBLDC

Visão geral do produto
O CW57BLTA95-60 L260-00 é um motor DC brushless de 3 fases de 57 mm (NEMA 23) projetado para automação industrial, robótica e controlo de movimento de precisão. Disponível nas variantes 60 W (eixo esquerdo) e 30 W (eixo direito); tensão nominal 24 VCC ±10% e 6000 RPM.

Principais destaques

• Potência nominal: 60 W (eixo esquerdo), 30 W (eixo direito)
• Tensão de alimentação: 24 VCC ±10%
• Torque nominal: 100 mN·m (esquerdo), 50 mN·m (direito) a 6000 RPM
• Tamanho do quadro: 57 mm (NEMA 23)
• Projeto BLDC 3 fases para operação suave e controlável

Especificações elétricas (tabela)
Parâmetro : Valor
Fases : 3
Tensão nominal : 24 VCC ±10%
Potência nominal : 60 W (eixo esquerdo), 30 W (eixo direito)
Velocidade nominal : 6000 RPM
Torque nominal : 100 mN·m (eixo esquerdo), 50 mN·m (eixo direito)
Resistência de isolamento : 100 MΩ a 500 VCC
Classe de isolamento : B (130°C)
Método de controlo : Controlo de velocidade
Tamanho do quadro : 57 mm (NEMA 23)
Número da peça : CW57BLTA95-60 L260-00

Documentação e esquemas
Folha de dados disponível (consulte o número da peça). Desenho mecânico e curva de torque-velocidade fornecidos como imagens de referência; o desenho mostra detalhes dimensionais e a curva ilustra o desempenho em diferentes velocidades e cargas.

Características técnicas / especificações

• Modelo / Número da peça: CW57BLTA95-60 L260-00
• Série: 57BLTA Series
• Tamanho do quadro: 57 mm (NEMA 23)
• Tipo de motor: DC brushless 3 fases (BLDC)
• Potência nominal: 60 W (eixo esquerdo), 30 W (eixo direito)
• Tensão nominal: 24 VCC ±10%
• Velocidade nominal: 6000 RPM
• Torque nominal: 100 mN·m (esquerdo), 50 mN·m (direito)
• Resistência de isolamento: 100 MΩ a 500 VCC
• Classe de isolamento: B (130°C)
• Método de controlo: Controlo de velocidade
• Referências incluídas: folha de dados, desenho mecânico, curva torque-velocidade
