Motor CC CW130BLBT-15020-L9-H
sem escovasBLDC144 V

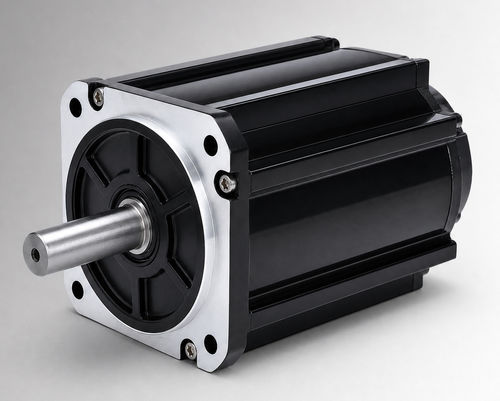

Motor CC - CW130BLBT-15020-L9-H - NEOTON MOTOR - sem escovas / BLDC / 144 V
Motor CC - CW130BLBT-15020-L9-H - NEOTON MOTOR - sem escovas / BLDC / 144 V
Motor CC - CW130BLBT-15020-L9-H - NEOTON MOTOR - sem escovas / BLDC / 144 V - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, sem escovas, BLDC
Tensão
144 V
Construção
com freio, compacto
Grau de proteção
IP54, IP65
Arrefecimento
com arrefecimento por tubos
Aplicações
para aplicações hidráulicas, para trem de força elétrico
Outras características
de alta potência
Potência

3,15 kW
(4,28 hp)

Intensidade de corrente

MÍN: 24,3 A

MÁX: 29,7 A

Torque

15 Nm
(11,063432 ft.lb)

Velocidade de rotação

2.000 rpm
(12.566,3706 rad.min-1)

Diâmetro

130 mm
(5,12 in)

Temperatura de operação

MÍN: -20 °C
(-4 °F)

MÁX: 40 °C
(104 °F)

Descrição

Visão geral do produto
O CW130BLBT-15020-L9-H é um motor brushless DC com estrutura de 130 mm, potência nominal de 3150 W e 144 VDC. Destinado à avaliação OEM e integração de sistemas em acionamentos de bomba eletro-hidráulicos, funções móveis e projetos de atualização de motores com escovas, podendo ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto estiverem confirmados.

Principais pontos
  • Potência nominal: 3150 W
  • Tensão nominal: 144 VDC
  • Torque nominal: 15 N·m a 2000 rpm
  • Corrente nominal: 27±10% Arms


Especificações rápidas (resumo)
Potência nominal: 3150 W
Tensão nominal: 144 VDC
Torque nominal: 15 N·m
Velocidade nominal: 2000 rpm
Corrente nominal: 27±10% Arms
Tamanho do quadro: 130 mm

Desenhos mecânicos e gráficos
Desenho mecânico — estrutura padrão 130 mm disponível
Desenho mecânico — estrutura 130 mm com arrefecimento por ventilador disponível
Curva torque-velocidade disponível

Especificações técnicas
  • Potência nominal: 3150 W
  • Tensão nominal: 144 VDC
  • Torque nominal: 15 N·m
  • Velocidade nominal: 2000 rpm
  • Corrente nominal: 27±10% Arms
  • Tamanho do quadro: 130 mm
  • Constante de torque: 0,54±10% N·m/A
  • Inércia do rotor: 17±10% kg·m² × 10⁻⁴
  • Back EMF: 34±10% V/krpm
  • Indutância de linha: não especificada; tolerância ±10%
  • Resistência de linha: não especificada; tolerância ±10%
  • Comprimento do corpo (L): 166 mm
  • Comprimento do corpo com freio (LB): 221 mm
  • Peso: 11 / 12,8 kg (sem / com freio)
  • Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
  • Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
  • Rigidez dielétrica: 800 VAC / 1 s / 5 mA
  • Ambiente de operação: Temperatura -20 a 40 °C (opção -40 a 40 °C); Humidade 20% a 80% HR (sem condensação); altitude abaixo de 1000 m (derating se exceder temperatura ou altitude indicadas)
  • Grau de proteção: IP54 (IP65 opcional)
  • Número de peça: CW130BLBT-15020-L9-H
