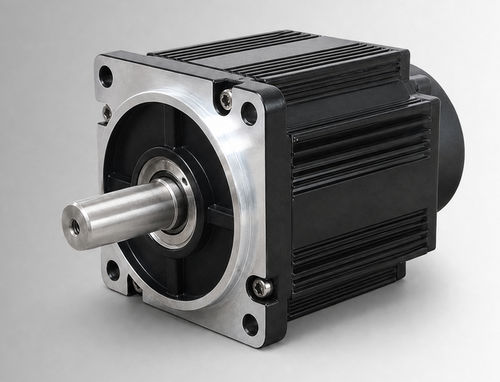

Motor sem escovas CW110BLBT-06020-L5-H

CCBLDC72 V

Visão geral do produto
O CW110BLBT-06020-L5-H é um motor brushless DC com estrutura de 110 mm, de alta potência, nominal 1250 W, 72 VDC, 6 N·m a 2000 rpm. Destina-se à avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis, projetos de atualização de motores com escovas e para equipamentos industriais compactos ou acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmados para a aplicação.

Destaques

• Potência nominal: 1250 W
• Tensão nominal: 72 VDC
• Torque nominal: 6 N·m a 2000 rpm
• Corrente nominal: 22±10% Arms
• Tamanho do quadro: 110 mm
• Proteção: IP54 (IP65 opcional)

Especificações elétricas e mecânicas
Potência nominal — 1250 W
Tensão nominal — 72 VDC
Torque nominal — 6 N·m
Velocidade nominal — 2000 rpm
Corrente nominal — 22±10% Arms
Tamanho do quadro — 110 mm
Constante de torque — 0,27±10% N·m/A
Inércia do rotor — 10,9±10% kg·m² × 10⁻⁴
Back EMF — 16,5±10% V/krpm
Indutância de linha — Não especificada; tolerância ±10%
Resistência de linha — Não especificada; tolerância ±10%
Comprimento do corpo (L) — 156 mm
Comprimento do corpo com freio (LB) — 193 mm
Peso — 6,36 / 8,47 kg
Elemento de feedback (opcional) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC 500 V, >20 MΩ (Classe F)
Resistência dielétrica — 800 VAC / 1 s / 5 mA
Ambiente de operação — Temperatura: -20 a 40 °C (opcional -40 a 40 °C); Umidade: 20% a 80% RH (sem condensação); altitude abaixo de 1000 m (reduzir desempenho ao exceder temperatura ou altitude indicadas)
Classe de proteção — IP54 (IP65 opcional)
Número da peça — CW110BLBT-06020-L5-H

Diagramas mecânicos e de desempenho
Desenho mecânico: estrutura padrão 110 mm (imagem).
Curvas torque-velocidade: gráfico torque-velocidade do produto (imagem).

Especificações técnicas

• Potência nominal: 1250 W
• Tensão nominal: 72 VDC
• Torque nominal: 6 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 22±10% Arms
• Tamanho do quadro: 110 mm
• Constante de torque: 0,27±10% N·m/A
• Inércia do rotor: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 16,5±10% V/krpm
• Indutância de linha: Não especificada; tolerância ±10%
• Resistência de linha: Não especificada; tolerância ±10%
• Comprimento do corpo (L): 156 mm
• Comprimento do corpo com freio (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento de feedback (opcional): Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistência dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: Temperatura -20 a 40 °C (opcional -40 a 40 °C); Umidade 20% a 80% RH (sem condensação); altitude abaixo de 1000 m (reduzir desempenho se exceder)
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW110BLBT-06020-L5-H
