Motor sem escovas CW42BLD97-120L280-00
CCtrifásico24 V

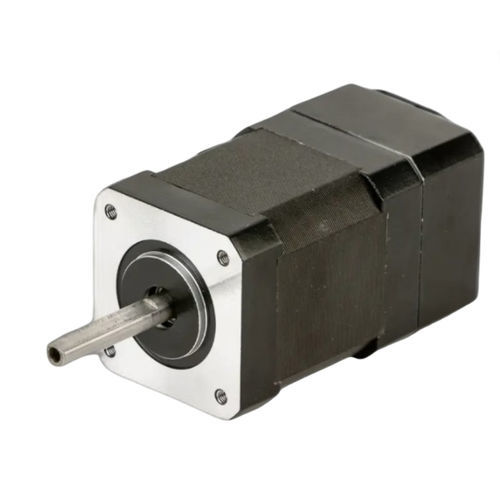

Motor sem escovas - CW42BLD97-120L280-00 - NEOTON MOTOR - CC / trifásico / 24 V
Motor sem escovas - CW42BLD97-120L280-00 - NEOTON MOTOR - CC / trifásico / 24 V
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, trifásico, sem escovas
Tensão
24 V
Construção
NEMA 17
Número de polos
4 polos
Aplicações
industrial, para robótica
Outras características
de precisão, com motor CC sem escovas
Potência

0,12 kW
(0,16 hp)

Intensidade de corrente

6,1 A

Torque

MÍN: 0,14 Nm
(0,103259 ft.lb)

MÁX: 0,28 Nm
(0,206517 ft.lb)

Velocidade de rotação

MÍN: 8.000 rpm
(50.265,4825 rad.min-1)

MÁX: 10.800 rpm
(67.858,4013 rad.min-1)

Diâmetro

42 mm
(1,65 in)

Descrição

Visão geral do produto
O CW42BLD97-120L280-00 é um motor brushless CC trifásico de 42 mm (NEMA 17) projetado para automação industrial, robótica e aplicações de controlo de movimento de precisão. Potência nominal de 120 W com alimentação 24 ±10% VCC e rotação nominal de 8000 RPM.

Destaques
  • Potência nominal: 120 W
  • Tensão de alimentação: 24 ±10% VCC
  • Binário nominal: 0,14 Nm a 8000 RPM
  • Tamanho do quadro: 42 mm (NEMA 17)
  • Projeto trifásico sem escovas para binário suave e controlável

Especificações rápidas
Potência nominal: 120 W
Tensão nominal: 24 ±10% VCC
Velocidade nominal: 8000 RPM
Binário nominal: 0,14 Nm
Corrente nominal: 6,1 A
Tamanho do quadro: 42 mm (NEMA 17)

Especificações elétricas
Pólos: 4
Fases: 3
Tensão nominal: 24 ±10% VCC
Potência nominal: 120 W
Velocidade nominal: 8000 RPM
Binário nominal: 0,14 Nm
Corrente nominal: 6,1 A
Velocidade máxima: 10800 RPM
Binário máximo: 0,28 Nm
Constante de tensão: 1,5 ±5% Vrms/krpm
Resistência de linha: 0,17 ±5% Ω (20℃)
Indutância de linha: 0,22 ±10% mH
Resistência de isolamento: 50 MΩ @ 500 VDC
Classe de isolamento: F (155℃)
Peso: 0,8 kg
Tamanho do quadro: 42 mm (NEMA 17)
N.º de peça: CW42BLD97-120L280-00

Mecânica e desempenho
Desenho mecânico e curva torque-velocidade estão disponíveis para este modelo (desenhos e curvas apresentados na página do produto).

Especificações técnicas
  • Modelo / N.º de peça: CW42BLD97-120L280-00
  • Série: 42BLD Series
  • Tamanho do quadro: 42 mm (NEMA 17)
  • Potência nominal: 120 W
  • Tensão nominal: 24 ±10% VCC
  • Velocidade nominal: 8000 RPM
  • Binário nominal: 0,14 Nm
  • Corrente nominal: 6,1 A
  • Velocidade máxima: 10800 RPM
  • Binário máximo: 0,28 Nm
  • Constante de tensão: 1,5 ±5% Vrms/krpm
  • Resistência de linha: 0,17 ±5% Ω (20℃)
  • Indutância de linha: 0,22 ±10% mH
  • Resistência de isolamento: 50 MΩ @ 500 VDC
  • Classe de isolamento: F (155℃)
  • Pólos: 4
  • Fases: 3
  • Peso: 0,8 kg
