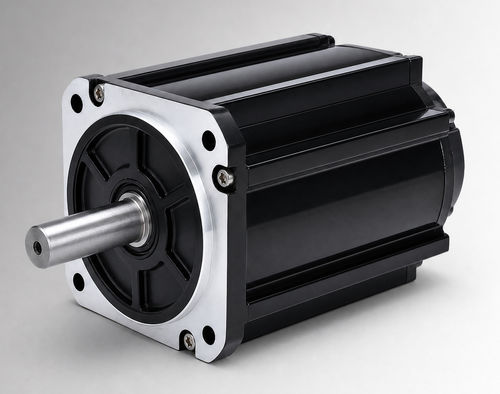

Motor sem escovas CW130BLBT-19020-L3-H

CC48 Vcom encoder

Visão geral do produto
O CW130BLBT-19020-L3-H é um motor DC brushless de estrutura 130 mm e alta potência, com potência nominal de 4000 W a 48 VCC e torque nominal de 19 N·m a 2000 rpm. Projetado para avaliação OEM e integração em sistemas, é indicado para acionamentos de bombas eletro-hidráulicas, funções móveis e upgrades de motores DC com escovas. Também pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto forem confirmados.

Destaques

• Potência nominal: 4000 W
• Tensão nominal: 48 VCC
• Torque nominal: 19 N·m @ 2000 rpm
• Corrente nominal: 97±10% Arms
• Tamanho do quadro: 130 mm

Especificações elétricas e mecânicas

• Potência nominal — 4000 W
• Tensão nominal — 48 VCC
• Torque nominal — 19 N·m
• Velocidade nominal — 2000 rpm
• Corrente nominal — 97±10% Arms
• Constante de torque — 0,19±10% N·m/A
• Inércia do rotor — 25,2±10% kg·m² × 10⁻⁴
• Back EMF — 11,8±10% V/krpm
• Indutância de linha — 0,07±10% mH
• Resistência de linha — 0,015±10% Ω
• Comprimento do corpo (L) — 181 mm; com freio (LB) — 221 mm
• Peso — 14 / 15,8 kg
• Classe de proteção — IP54 (IP65 opcional)
• Temperatura de operação — -20 a 40 °C (opcional -40 a 40 °C)
• Umidade — 20% a 80% UR (sem condensação)

Feedback e segurança elétrica

• Opções de feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
• Resistência de isolamento — DC500V, >20 MΩ (Classe F)
• Rigidez dielétrica — 800 VAC / 1s / 5 mA

Desenhos mecânicos e gráficos disponíveis

• Desenho mecânico — estrutura padrão 130 mm
• Desenho mecânico — estrutura 130 mm resfriada por ventilador
• Curva torque-velocidade (gráfico)

Aplicações típicas

• Acionamentos de bombas eletro-hidráulicas
• Equipamentos móveis e funções de trabalho
• Substituição/upgrade de motores DC com escovas
• Máquinas industriais compactas e acionamentos auxiliares
