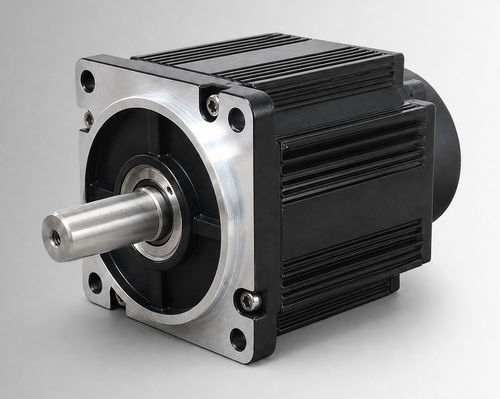

Motor sem escovas CW110BLBT-06020-L3-HCCBLDC48 V
Guardar nos favoritos
Comparar
Características
- Tipo
- CC, sem escovas, BLDC
- Tensão
- 48 V
- Construção
- com freio, compacto
- Grau de proteção
- IP54, IP65
- Aplicações
- para aplicações hidráulicas, para trem de força elétrico, retrofit
- Outras características
- de alta potência, com encoder integrado
- Potência
1,25 kW
(1,7 hp)- Intensidade de corrente
MÍN: 28,8 A
MÁX: 35,2 A
- Torque
6 Nm
(4,425373 ft.lb)- Velocidade de rotação
2.000 rpm
(12.566,3706 rad.min-1)- Diâmetro
110 mm
(4,33 in)- Temperatura de operação
MÍN: -20 °C
(-4 °F)MÁX: 40 °C
(104 °F)
Descrição
Visão geral do produto
O CW110BLBT-06020-L3-H é um motor brushless DC (BLDC) de alta potência com estrutura de 110 mm, potência nominal de 1250 W, 48 VCC, 6 N·m e 2000 rpm. Projetado para avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas. Pode ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmadas para o projeto.
Destaques
Especificações elétricas e mecânicas
Potência nominal: 1250 W
Tensão nominal: 48 VCC
Torque nominal: 6 N·m
Velocidade nominal: 2000 rpm
Corrente nominal: 32±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0.19±10% N·m/A
Inércia do rotor: 10.9±10% kg·m² × 10⁻⁴
Back EMF: 11.2±10% V/krpm
Indutância de linha: 0.162±10% mH
Resistência de linha: 0.072±10% Ω
Comprimento do corpo (L): 156 mm
Comprimento do corpo com freio (LB): 193 mm
Peso: 6.36/8.47 kg
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
Resistência de isolamento: DC500V, >20 MΩ (Classe F)
Resistência dielétrica: 800VAC/1s/5mA
Ambiente de operação: Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR sem condensação; altitude abaixo de 1000 m (redução de desempenho se exceder as faixas de temperatura ou altitude indicadas)
Classe de proteção: IP54 (IP65 opcional)
Referência: CW110BLBT-06020-L3-H
Desenho mecânico
Desenho mecânico — estrutura padrão 110 mm (ilustração disponível na página do produto).
Características torque-velocidade
Gráfico de características torque-velocidade disponível na página do produto.
Especificações técnicas
O CW110BLBT-06020-L3-H é um motor brushless DC (BLDC) de alta potência com estrutura de 110 mm, potência nominal de 1250 W, 48 VCC, 6 N·m e 2000 rpm. Projetado para avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas. Pode ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmadas para o projeto.
Destaques
- Potência nominal: 1250 W
- Tensão nominal: 48 VCC
- Torque nominal: 6 N·m a 2000 rpm
- Corrente nominal: 32±10% Arms
Especificações elétricas e mecânicas
Potência nominal: 1250 W
Tensão nominal: 48 VCC
Torque nominal: 6 N·m
Velocidade nominal: 2000 rpm
Corrente nominal: 32±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0.19±10% N·m/A
Inércia do rotor: 10.9±10% kg·m² × 10⁻⁴
Back EMF: 11.2±10% V/krpm
Indutância de linha: 0.162±10% mH
Resistência de linha: 0.072±10% Ω
Comprimento do corpo (L): 156 mm
Comprimento do corpo com freio (LB): 193 mm
Peso: 6.36/8.47 kg
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
Resistência de isolamento: DC500V, >20 MΩ (Classe F)
Resistência dielétrica: 800VAC/1s/5mA
Ambiente de operação: Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR sem condensação; altitude abaixo de 1000 m (redução de desempenho se exceder as faixas de temperatura ou altitude indicadas)
Classe de proteção: IP54 (IP65 opcional)
Referência: CW110BLBT-06020-L3-H
Desenho mecânico
Desenho mecânico — estrutura padrão 110 mm (ilustração disponível na página do produto).
Características torque-velocidade
Gráfico de características torque-velocidade disponível na página do produto.
Especificações técnicas
- Potência nominal: 1250 W
- Tensão nominal: 48 VCC
- Torque nominal: 6 N·m
- Velocidade nominal: 2000 rpm
- Corrente nominal: 32±10% Arms
- Tamanho do quadro: 110 mm
- Constante de torque: 0.19±10% N·m/A
- Inércia do rotor: 10.9±10% kg·m² × 10⁻⁴
- Back EMF: 11.2±10% V/krpm
- Indutância de linha: 0.162±10% mH
- Resistência de linha: 0.072±10% Ω
- Comprimento do corpo (L): 156 mm
- Comprimento do corpo com freio (LB): 193 mm
- Peso: 6.36/8.47 kg
- Opções de feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
- Resistência de isolamento: DC500V, >20 MΩ (Classe F)
- Resistência dielétrica: 800VAC/1s/5mA
- Ambiente de operação: -20 a 40°C (opcional -40 a 40°C); 20% a 80% UR sem condensação; altitude abaixo de 1000 m
- Classe de proteção: IP54 (IP65 opcional)
- Referência / Modelo: CW110BLBT-06020-L3-H
