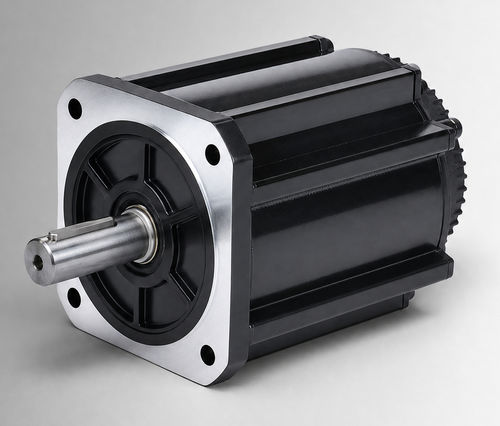

Motor sem escovas CW180BLBT-48020-L5-H

CCBLDC72 V

Visão geral do produto
O CW180BLBT-48020-L5-H é um motor brushless CC com estrutura de 180 mm, nominal 10000 W, 72VDC, 48 N·m a 2000 rpm. Destinado a avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis de trabalho e projetos de atualização a partir de motores com escovas; adequado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmados para o projeto.

Destaques

• Potência nominal 10000 W
• Tensão nominal 72VDC
• Torque nominal 48 N·m a 2000 rpm
• Corrente nominal 165±10% Arms

Especificações elétricas e mecânicas
Potência nominal: 10000 W
Tensão nominal: 72VDC
Torque nominal: 48 N·m
Velocidade nominal: 2000 rpm
Corrente nominal: 165±10% Arms
Tamanho do quadro: 180 mm
Constante de torque: 0.28±10% N·m/A
Inércia do rotor: 153±10% kg·m² × 10⁻⁴
Back EMF: 18±10% V/krpm
Indutância de linha: Não especificada; tolerância ±10%
Resistência de linha: Não especificada; tolerância ±10%
Comprimento do corpo (L): 264 mm
Comprimento do corpo com freio (LB): 319 mm
Peso: 32/34 kg
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento: DC500V, >20 MΩ (Classe F)
Resistência dielétrica: 800VAC/1s/5mA
Ambiente de operação: Temperatura -20 a 40°C (-40 a 40°C opcional); Umidade 20% a 80% RH (não condensante); altitude abaixo de 1000 m (redução ao exceder temperatura ou altitude indicadas)
Classe de proteção: IP54 (IP65 opcional)
Peça nº: CW180BLBT-48020-L5-H

Desenhos mecânicos e gráficos
Desenho mecânico — estrutura padrão 180 mm (imagem disponível)
Desenho mecânico — estrutura 180 mm refrigerada por ventilador (imagem disponível)
Características torque-velocidade (imagem disponível)

características / especificações técnicas

• Potência nominal: 10000 W
• Tensão nominal: 72VDC
• Torque nominal: 48 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 165±10% Arms
• Tamanho do quadro: 180 mm
• Constante de torque: 0.28±10% N·m/A
• Inércia do rotor: 153±10% kg·m² × 10⁻⁴
• Back EMF: 18±10% V/krpm
• Indutância de linha: Não especificada; tolerância ±10%
• Resistência de linha: Não especificada; tolerância ±10%
• Comprimento do corpo (L): 264 mm
• Comprimento do corpo com freio (LB): 319 mm
• Peso: 32/34 kg
• Elemento de feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Resistência dielétrica: 800VAC/1s/5mA
• Ambiente de operação: Temperatura -20 a 40°C (-40 a 40°C opcional); Umidade 20% a 80% RH; altitude abaixo de 1000 m
• Classe de proteção: IP54 (IP65 opcional)
• Peça nº: CW180BLBT-48020-L5-H
