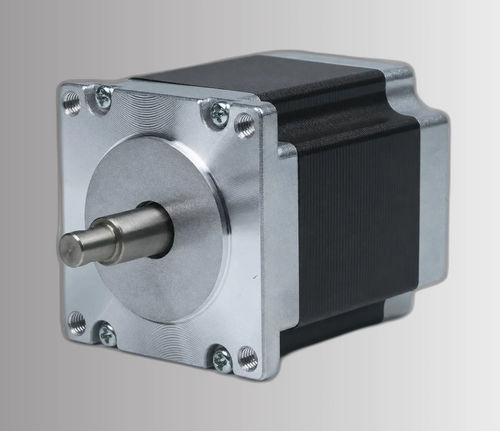

Motor sem escovas CW60BLMA79-15L207-00

CCtrifásicoBLDC

Visão geral
O CW60BLMA79-15L207-00 é um motor DC brushless trifásico de 60 mm (NEMA 24) com topologia de 10 polos, fornecendo 15 W a 24 ±10% VDC. Com velocidade nominal de 700 RPM e torque nominal de 0,2 N·m (torque de pico 0,4 N·m), foi concebido para aplicações industriais de baixa velocidade e alto torque em conjuntos compactos. Isolamento classe B e comprimento do corpo de 79 mm facilitam a integração em espaços reduzidos.

Destaques

• Potência nominal: 15 W a 24 ±10% VDC
• Torque nominal: 0,2 N·m a 700 RPM; torque de pico: 0,4 N·m
• Frame 60 mm (NEMA 24) com corpo de 79 mm
• Design 10 polos, 3 fases para funcionamento suave em baixas rotações
• Isolamento classe B, peso 0,8 kg

Ficha técnica
Ficha disponível para a referência CW60BLMA79-15L207-00; desenho mecânico e curva torque-velocidade são fornecidos para montagem e referência de desempenho.

Especificações elétricas

• Referência: CW60BLMA79-15L207-00
• Polos: 10
• Fases: 3
• Tensão nominal: 24 ±10% VDC
• Potência nominal: 15 W
• Velocidade nominal: 700 RPM
• Torque nominal: 0,2 N·m
• Torque pico/max: 0,4 N·m
• Corrente nominal: 1,3 A
• Velocidade máxima: 1100 RPM
• Constante de tensão: 20 ±5% Vrms/kRPM
• Resistência de linha: 4,4 ±5% Ω (20°C)
• Indutância de linha: 9,2 ±10% mH
• Resistência de isolamento: 100 MΩ (500 VDC)
• Classe de isolamento: B (130°C)
• Peso: 0,8 kg

Mecânica & Desempenho
O corpo compacto de 79 mm para um frame de 60 mm simplifica a instalação em equipamentos com espaço limitado. O desenho mecânico indica dimensões de montagem e eixos; a curva torque-velocidade auxilia na seleção de redutores e no ajuste de controle.

Aplicações

• Servomecanismos de baixa velocidade e posicionamento de precisão
• Módulos de automação industrial e transportadores
• Juntas robóticas e eficiadores para cobots
• Equipamentos médicos e automação de laboratório (quando requerido 24 VDC)
• Pequenos atuadores e acionamento de válvulas

Encomenda & Referência
Encomende pela referência CW60BLMA79-15L207-00. Contacte o fornecedor para prazos, personalizações (conector, eixo) e para obter a ficha técnica/PDF.
