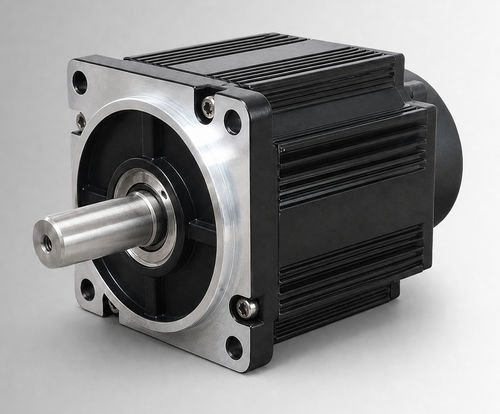

Motor sem escovas CW110BLBT-03630-L1-H

CCBLDC24 V

Visão geral do produto
CW110BLBT-03630-L1-H é um motor DC brushless (BLDC) com estrutura de 110 mm, potência nominal 1100 W, 24 VDC, 3,6 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistema em aplicações como acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores com escovas. Adequado para equipamentos industriais compactos e acionamentos auxiliares quando os requisitos elétricos, mecânicos e ambientais do projeto forem confirmados.

Destaques

• Potência nominal: 1100 W
• Tensão nominal: 24 VDC
• Torque nominal: 3,6 N·m @ 3000 rpm
• Corrente nominal: 53±10% Arms
• Tamanho do quadro: 110 mm; comprimento do corpo (L): 126 mm; comprimento com freio (LB): 171 mm
• Peso: 4,14 kg (padrão) / 6,25 kg (com opções)
• Proteção: IP54 (IP65 opcional)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Número de peça: CW110BLBT-03630-L1-H

Especificações rápidas
Potência nominal: 1100 W
Tensão nominal: 24 VDC
Torque nominal: 3,6 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 53±10% Arms
Tamanho do quadro: 110 mm

Especificações elétricas e mecânicas

• Constante de torque: 0,06±10% N·m/A
• Inércia do rotor: 7,7±10% ×10⁻⁴ kg·m²
• Back EMF: 4,08±10% V/krpm
• Indutância / resistência de linha: não especificadas; tolerância ±10%
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistência dielétrica: 800 VAC / 1 s / 5 mA

Desenhos mecânicos e desempenho
Desenho mecânico disponível para a estrutura padrão de 110 mm. Curvas de torque–velocidade e de desempenho são fornecidas para a configuração CW110BLBT-03630-L1-H para apoiar o dimensionamento e a configuração do controlador.

Aplicações e notas de instalação

• Aplicações típicas: acionamentos de bombas eletro-hidráulicas, atuadores em equipamentos móveis, máquinas industriais compactas, acionamentos auxiliares e projetos de atualização de motores com escovas
• Ambiente de operação: temperatura -20 a 40 °C (opcional -40 a 40 °C); humidade 20%–80% RH sem condensação; altitude inferior a 1000 m (redução de desempenho além dos limites)
• Opções: proteção IP65, variantes com freio, feedback por encoder — especificar na encomenda
• Confirmar interface elétrica, montagem e ciclo de serviço durante a integração
