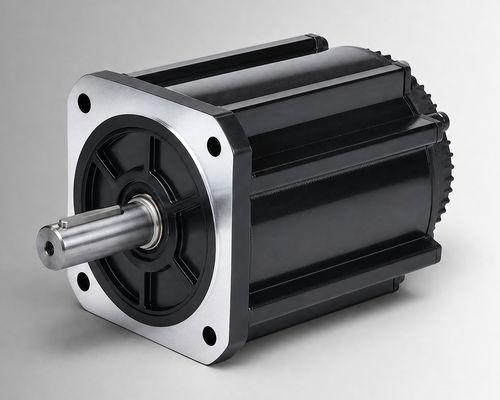

Motor sem escovas CW180BLBT-28020-L5-H

CCBLDC72 V

Visão geral
CW180BLBT-28020-L5-H é um motor DC brushless com estrutura 180 mm, potência nominal 5800 W, 72 VDC, 28 N·m e 2000 rpm. Projetado para integração OEM e de sistema em acionamentos de bombas eletro-hidráulicas, funções móveis e para atualização de instalações com motores com escovas. Indicado para equipamentos industriais compactos e acionamentos auxiliares mediante verificação de tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais.

Destaques

• Potência nominal: 5800 W
• Tensão nominal: 72 VDC
• Torque nominal: 28 N·m a 2000 rpm
• Corrente nominal: 100±10% Arms

Especificações elétricas e mecânicas (resumo)
Potência nominal: 5800 W
Tensão nominal: 72VDC
Torque nominal: 28 N·m
Velocidade nominal: 2000 rpm
Corrente nominal: 100±10% Arms
Tamanho do quadro: 180 mm
Constante de torque: 0.28±10% N·m/A
Inércia do rotor: 122±10% kg·m² × 10⁻⁴
Back EMF: 17.3±10% V/krpm
Indutância de linha: 0.122±10% mH
Resistência de linha: 0.012±10% Ω
Comprimento do corpo (L): 226 mm
Comprimento com freio (LB): 319(264) mm
Peso: 22.7/33 kg
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
Resistência de isolamento: DC500V, >20 MΩ (Classe F)
Rigidez dielétrica: 800VAC/1s/5mA
Ambiente de operação: Temperatura -20 a 40°C (−40 a 40°C opcional); Umidade 20%–80% UR (não condensante); altitude <1000 m
Grau de proteção: IP54 (IP65 opcional)
Numero da peça: CW180BLBT-28020-L5-H

Desenhos mecânicos & dados de desempenho
Desenhos mecânicos disponíveis para estrutura padrão 180 mm e estrutura 180 mm com ventilação. Curvas torque-velocidade e gráficos de desempenho fornecidos para avaliação do sistema.

Aplicações & opções

• Indicado para acionamentos eletro-hidráulicos, auxiliares de máquinas móveis e equipamentos industriais compactos
• Opções: encoder, proteção IP65, faixa de temperatura estendida
• Contacte o fornecedor para personalização, interfaces de montagem e suporte à integração
