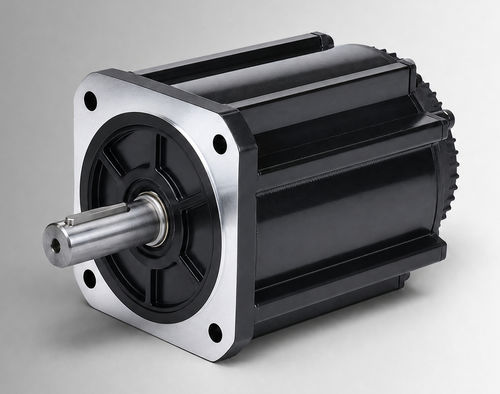

Motor CC CW180BLBT-19020-L9-H

sem escovas144 Vcom freio

Visão geral do produto
CW180BLBT-19020-L9-H é um motor DC brushless com carcaça de 180 mm de alta potência, 4000 W, 144 VDC, 19 N·m a 2000 rpm. Destina-se à avaliação OEM e integração em sistemas para aplicações como acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores DC com escovas. Pode também ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de montagem e condições ambientais do projeto forem confirmados.

Destaques

• Potência nominal 4000 W
• Tensão nominal 144 VDC
• Torque nominal 19 N·m a 2000 rpm
• Corrente nominal 34±10% Arms

Desenhos mecânicos e dados
Desenhos mecânicos e curvas torque-velocidade são fornecidos para as configurações padrão de 180 mm e com arrefecimento por ventoinha para apoiar a integração mecânica e a avaliação de desempenho.

Características / especificações técnicas

• Potência nominal: 4000 W
• Tensão nominal: 144 VDC
• Torque nominal: 19 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 34±10% Arms
• Tamanho do quadro: 180 mm
• Constante de torque: 0,56±10% N·m/A
• Inércia do rotor: 90±10% kg·m² × 10^-4
• Força contra-eletromotriz: 34±10% V/krpm
• Indutância de linha: não especificada; tolerância ±10%
• Resistência de linha: não especificada; tolerância ±10%
• Comprimento do corpo (L): 226 mm
• Comprimento com freio (LB): 319 mm
• Peso: 22.7/34 kg
• Elemento de feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistência dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: Temperatura -20 a 40°C (-40 a 40°C opcional); Umidade 20% a 80% RH (sem condensação); altitude abaixo de 1000 m (redução se exceder os limites)
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW180BLBT-19020-L9-H
