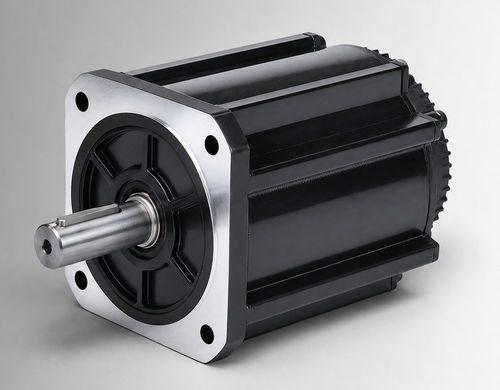

Motor CC CW180BLBT-28020-L9-H

sem escovas144 Vcompacto

Visão geral do produto
O CW180BLBT-28020-L9-H é um motor brushless CC com estrutura de 180 mm, potência nominal de 5800 W, 144VDC, 28 N·m e 2000 rpm. Destinado à avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas; também pode ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de instalação e condições ambientais forem confirmados para o projeto.

Destaques

• Potência nominal: 5800 W
• Tensão nominal: 144VDC
• Torque nominal: 28 N·m @ 2000 rpm
• Corrente nominal: 50±10% Arms

Especificações rápidas

• Potência nominal: 5800 W
• Tensão nominal: 144VDC
• Torque nominal: 28 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 50±10% Arms
• Tamanho do quadro: 180 mm

Especificações elétricas e mecânicas
Potência nominal — 5800 W
Tensão nominal — 144VDC
Torque nominal — 28 N·m
Velocidade nominal — 2000 rpm
Corrente nominal — 50±10% Arms
Tamanho do quadro — 180 mm
Constante de torque — 0,56±10% N·m/A
Inércia do rotor — 122±10% kg·m² × 10⁻⁴
Back EMF — 34±10% V/krpm
Indutância de linha — Não especificada; tolerância ±10%
Resistência de linha — Não especificada; tolerância ±10%
Comprimento do corpo (L) — 264 mm
Comprimento com freio (LB) — 319 mm
Peso — 32/34 kg
Elemento de feedback (opção) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Força dielétrica — 800VAC/1s/5mA
Ambiente de operação — Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR (sem condensação); altitude inferior a 1000 m (reduzir desempenho ao exceder faixas de temperatura ou altitude)
Classe de proteção — IP54 (IP65 opcional)
Peça — CW180BLBT-28020-L9-H

Desenhos mecânicos e características

• Desenho mecânico — Estrutura padrão 180 mm
• Desenho mecânico — Estrutura 180 mm resfriada por ventilador
• Características torque-velocidade

Especificações técnicas

• Modelo/Série: Série 180BLBT
• Peça: CW180BLBT-28020-L9-H
• Potência nominal: 5800 W
• Tensão nominal: 144VDC
• Torque nominal: 28 N·m @ 2000 rpm
• Velocidade nominal: 2000 rpm
• Corrente nominal: 50±10% Arms
• Tamanho do quadro: 180 mm
• Constante de torque: 0,56±10% N·m/A
• Inércia do rotor: 122±10% kg·m² × 10⁻⁴
• Back EMF: 34±10% V/krpm
• Comprimento do corpo (L): 264 mm; com freio (LB): 319 mm
• Peso: 32/34 kg
• Opções de feedback: Hall magnético ou Hall + encoder incremental 2500 linhas
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Força dielétrica: 800VAC/1s/5mA
• Faixa de temperatura operacional: -20 a 40°C (opcional -40 a 40°C)
• Umidade: 20% a 80% UR (sem condensação)
• Classe de proteção: IP54 (IP65 opcional)
