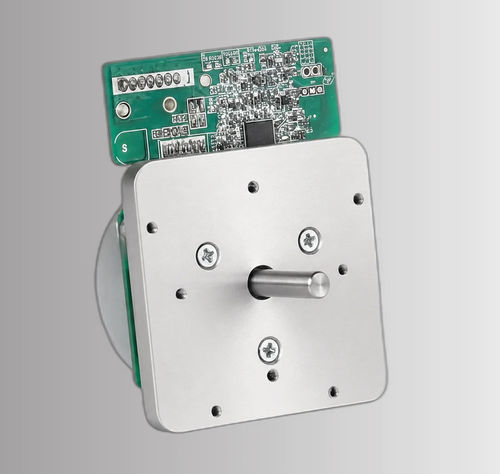

Motor sem escovas CW-63BLW33-40L220-02

CCtrifásicoBLDC

Visão geral
O CW-63BLW33-40L220-02 é um motor brushless DC 3 fases de rotor exterior de 63 mm projetado para aplicações de transmissão direta que exigem baixa rotação e alto torque. Com alimentação de 24 VDC e velocidade nominal de 2000 RPM, fornece torque nominal de 200 mN·m a 2,75 A. A construção com rotor exterior aumenta o momento de inércia e uniformiza a entrega de torque, sendo adequado para ventiladores de acionamento direto, módulos de refrigeração e equipamentos de ventilação. O motor dispõe de interface de 8 condutores com controlo de direção, entrada de travão, sinal CLOCK e deteção de carga para integração no sistema.

Destaques

• Motor BLDC rotor exterior 24 V DC, torque nominal 200 mN·m
• Velocidade nominal 2000 RPM, corrente nominal 2,75 A
• Enrolamento 63 mm rotor exterior, flange de montagem 86 mm
• 3 fases, interface 8 condutores: direção (CW/CCW), travão, clock, LD
• Isolamento Classe B (130°C), resistência de isolamento 10 MΩ @ 500 VDC
• Aplicações típicas: ventiladores de acionamento direto, sistemas de refrigeração, ventilação

Visão geral das especificações (cards)
Fases: 3
Tensão nominal: 24 VDC
Corrente nominal: 2,75 A
Torque nominal: 200 mN·m
Velocidade nominal: 2000 RPM
Tamanho do quadro: 63 mm rotor exterior

Visão geral (tabela)
Modelo: CW-63BLW33-40L220-02
Tipo: Motor brushless DC rotor exterior
Fases: 3
Classe de isolamento: Classe B (130°C)
Resistência de isolamento: 10 MΩ @ 500 VDC
Peso: 300 g
Momento de inércia: 100 g·cm²

Especificações elétricas
Tensão nominal: 24 VDC ±10%
Corrente nominal: 2,75 A
Torque nominal: 200 mN·m
Velocidade nominal: 2000 RPM
Resistência de fase: 0,32 ±3% Ω (20°C)
Indutância de fase: 0,12 ±50% mH

Especificações mecânicas
Diâmetro exterior: 63 ±0,2 mm
Tamanho da flange: 86 ±0,2 mm
Diâmetro do eixo: φ6 -0,015/-0,005 mm
Comprimento do eixo: 23,4 ±0,5 mm
Orifícios de montagem: 4-φ4,3 ±0,1 (rosca M3)

Interface de cablagem (8 condutores)

• Condutor 1: +24VDC
• Condutor 2: +24VDC
• Condutor 3: GND
• Condutor 4: GND
• Condutor 5: CW/CCW (Direção)
• Condutor 6: BRAKE (Travão)
• Condutor 7: CLOCK (Clock)
• Condutor 8: LD (Deteção de carga)

Desenho mecânico
Desenho mecânico disponível para dimensões e detalhes de montagem.

Características técnicas

• Modelo: CW-63BLW33-40L220-02
• Tipo: 63 mm rotor exterior, BLDC 3 fases
• Tensão nominal: 24 VDC ±10%
• Corrente nominal: 2,75 A
• Torque nominal: 200 mN·m
• Velocidade nominal: 2000 RPM
• Quadro: 63 mm rotor exterior; Flange: 86 ±0,2 mm
• Isolamento: Classe B (130°C); Resistência de isolamento: 10 MΩ @ 500 VDC
• Peso: 300 g; Momento de inércia: 100 g·cm²
• Interface de cablagem: 8 condutores (alimentação, GND, direção, travão, clock, deteção de carga)
