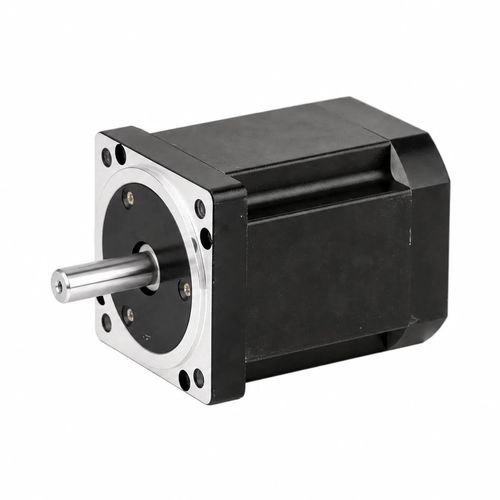

Motor sem escovas CW80BLMC80-704L870-00

CCtrifásicoBLDC

Visão geral

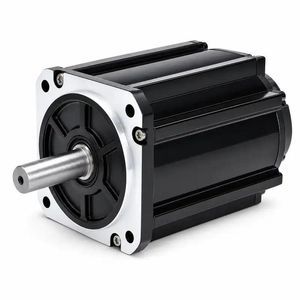

O CW80BLMC80-704L870-00 é um motor DC sem escovas (BLDC) trifásico de 80 mm (NEMA 32) que fornece 704 W com alimentação de 100 ±5% V CC e velocidade nominal de 7000 RPM. Projetado para automação industrial, robótica e sistemas de controle de movimento de precisão onde é necessária compactação e desempenho em alta rotação.

Destaques

• Potência nominal 704 W
• Tensão de alimentação 100 ±5% V CC
• Torque nominal 0,96 Nm a 7000 RPM
• Tamanho do quadro: 80 mm (NEMA 32)
• Projeto trifásico sem escovas para operação suave

Especificações rápidas
Potência nominal: 704 W
Tensão nominal: 100 ±5% V CC
Velocidade nominal: 7000 RPM
Torque nominal: 0,96 Nm
Corrente nominal: 7,5 A
Tamanho do quadro: 80 mm (NEMA 32)
Número da peça: CW80BLMC80-704L870-00

Especificações elétricas
Pólos — 4
Fases — 3
Tensão nominal — 100 ±5% V CC
Potência nominal — 704 W
Velocidade nominal — 7000 RPM
Torque nominal — 0,96 Nm
Corrente nominal — 7,5 A
Torque máximo — 1,92 Nm
Constante de tensão — TBD ±5% V/kRPM
Resistência de linha — TBD ±5% Ω (20℃)
Indutância de linha — TBD ±10% mH
Resistência de isolamento — 100 MΩ @ 500 VDC
Classe de isolamento — F (155℃)
Peso — TBD kg
Tamanho do quadro — 80 mm (NEMA 32)
Número da peça — CW80BLMC80-704L870-00

Mecânica e desempenho
Desenho mecânico disponível para a série de motores BLDC de 80 mm. A curva de desempenho torque‑velocidade específica para o CW80BLMC80-704L870-00 é fornecida para suportar a integração do sistema e o ajuste de controle.

Características técnicas

• Número da peça: CW80BLMC80-704L870-00
• Série: 80BLMC Series
• Tamanho do quadro: 80 mm (NEMA 32)
• Potência nominal: 704 W
• Tensão nominal: 100 ±5% V CC
• Velocidade nominal: 7000 RPM
• Torque nominal: 0,96 Nm
• Corrente nominal: 7,5 A
• Torque máximo: 1,92 Nm
• Pólos: 4
• Fases: 3
• Resistência de isolamento: 100 MΩ @ 500 VDC
• Classe de isolamento: F (155℃)
• Desenho mecânico: disponível
• Curva torque‑velocidade: disponível para CW80BLMC80-704L870-00
