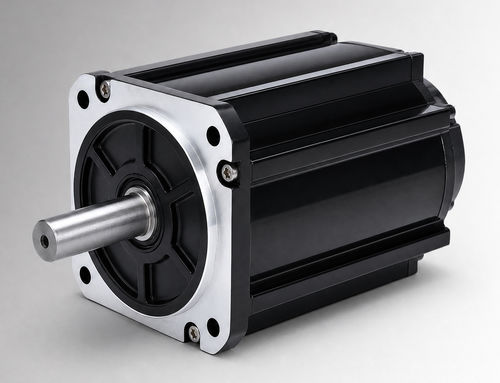

Motor sem escovas CW130BLBT-05020-L3-H

CCBLDC48 V

Visão geral do produto
O CW130BLBT-05020-L3-H é um motor brushless DC com estrutura de 130 mm, potência nominal de 1050 W, 48 VCC, torque nominal de 5 N·m e 2000 rpm. Projetado para avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas, pode apoiar a avaliação para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmados para o projeto.

Destaques

• Potência nominal 1050 W
• Tensão nominal 48 VCC
• Torque nominal 5 N·m a 2000 rpm
• Corrente nominal 26±10% Arms

Resumo de atributos

• Potência nominal: 1050 W
• Tensão nominal: 48 VCC
• Torque nominal: 5 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 26±10% Arms
• Tamanho do quadro: 130 mm

Especificações elétricas e mecânicas
Parâmetro : Valor
Potência nominal : 1050 W
Tensão nominal : 48 VCC
Torque nominal : 5 N·m
Velocidade nominal : 2000 rpm
Corrente nominal : 26±10% Arms
Tamanho do quadro : 130 mm
Constante de torque : 0.18±10% N·m/A
Inércia do rotor : 12±10% kg·m² × 10⁻⁴
Back EMF : 11.2±10% V/krpm
Indutância de linha : 0.212±10% mH
Resistência de linha : 0.052±10% Ω
Comprimento do corpo (L) : 119 mm
Comprimento com freio (LB) : 166 mm
Peso : 6 kg (sem freio) / 7.8 kg (com freio)
Elemento de feedback (opção) : Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento : DC500V, >20 MΩ (Classe F)
Força dielétrica : 800VAC/1s/5mA
Ambiente de operação : Temperatura -20 a 40°C (opcional -40 a 40°C); Umidade 20% a 80% RH (sem condensação); altitude abaixo de 1000 m (reduzir desempenho ao exceder os intervalos indicados)
Classe de proteção : IP54 (IP65 opcional)
Número da peça : CW130BLBT-05020-L3-H

Desenhos mecânicos & desempenho
Desenhos mecânicos estão disponíveis para a estrutura padrão de 130 mm e para a estrutura de 130 mm refrigerada por ventoinha. Um diagrama característica torque-velocidade é disponibilizado como referência de desempenho.

Especificações técnicas

• Modelo / Número da peça: CW130BLBT-05020-L3-H
• Tamanho do quadro: 130 mm
• Potência nominal: 1050 W
• Tensão nominal: 48 VCC
• Torque nominal: 5 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 26±10% Arms
• Constante de torque: 0.18±10% N·m/A
• Inércia do rotor: 12±10% ×10⁻⁴ kg·m²
• Back EMF: 11.2±10% V/krpm
• Indutância de linha: 0.212±10% mH
• Resistência de linha: 0.052±10% Ω
• Comprimento do corpo (L): 119 mm
• Comprimento com freio (LB): 166 mm
• Peso: 6 kg (sem freio) / 7.8 kg (com freio)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Isolamento: DC500V, >20 MΩ (Classe F)
• Força dielétrica: 800VAC/1s/5mA
• Ambiente de operação: -20 a 40°C (opcional -40 a 40°C); umidade 20–80% RH sem condensação; altitude abaixo de 1000 m
• Classe de proteção: IP54 (IP65 opcional)
