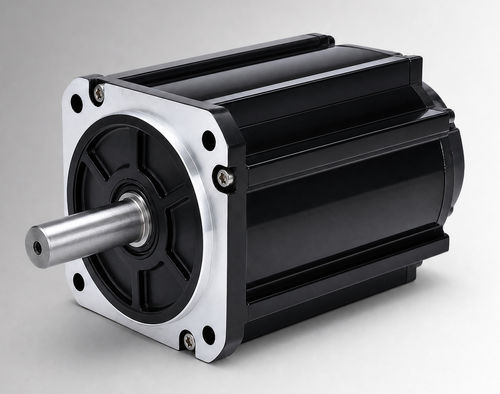

Motor sem escovas CW130BLBT-05030-L9-H

BLDC144 Vcom freio

Visão geral do produto
CW130BLBT-05030-L9-H é um motor brushless DC (BLDC) com moldura de 130 mm, potência nominal de 1550 W e 144 VDC. Fornece 5 N·m a 3000 rpm e destina-se à integração OEM e de sistemas em acionamentos de bombas eletro-hidráulicas, funções de trabalho móveis e como atualização de aplicações com motores DC com escovas. Avaliar adequação quando tensão, carga, ciclo de trabalho, interface de montagem e condições ambientais estiverem definidas.

Principais características

• Potência nominal 1550 W
• Tensão nominal 144 VDC
• Torque nominal 5 N·m a 3000 rpm
• Corrente nominal 12,5±10% Arms

Especificações técnicas

• Potência nominal — 1550 W
• Tensão nominal — 144VDC
• Torque nominal — 5 N·m
• Velocidade nominal — 3000 rpm
• Corrente nominal — 12,5±10% Arms
• Tamanho do quadro — 130 mm
• Constante de torque — 0,39±10% N·m/A
• Inércia do rotor — 12±10% kg·m² × 10⁻⁴
• Back EMF — 24±10% V/krpm
• Indutância de linha — Não especificada; tolerância ±10%
• Resistência de linha — Não especificada; tolerância ±10%
• Comprimento do corpo (L) — 119 mm
• Comprimento com freio (LB) — 166 mm
• Peso — 6 / 7,8 kg (sem / com freio)
• Elemento de realimentação (opção) — Hall magnético; Hall + codificador incremental 2500 linhas (opcional)
• Resistência de isolamento — DC500V, >20 MΩ (Classe F)
• Resistência dielétrica — 800VAC / 1s / 5mA
• Ambiente de operação — Temperatura -20 a 40°C (opcional -40 a 40°C); Umidade 20%–80% UR (não condensante); altitude abaixo de 1000 m (redução além dos intervalos declarados)
• Classe de proteção — IP54 (IP65 opcional)
• Número da peça — CW130BLBT-05030-L9-H

Opções e detalhes mecânicos

• Quadro: 130 mm padrão; variante refrigerada por ventoinha disponível
• Comprimentos mecânicos: L = 119 mm, LB (com freio) = 166 mm
• Peso: 6 kg (padrão) / 7,8 kg (com freio)
• Opções de realimentação: Hall magnético ou Hall + codificador incremental 2500 linhas
• Opções de proteção e ambiente: atualização para IP65 e qualificação a -40°C disponíveis
• Desenhos mecânicos e curvas de torque-velocidade disponíveis para integração

Aplicações

• Acionamentos de bombas eletro-hidráulicas
• Equipamentos móveis e funções de veículo
• Projetos de atualização de motores DC com escovas
• Equipamentos industriais compactos e acionamentos auxiliares
