Motor CC CW57BLMA54-100L2100-04
trifásicosem escovasBLDC

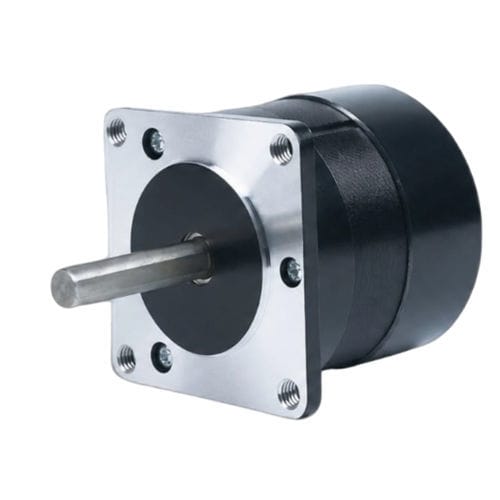

Motor CC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - trifásico / sem escovas / BLDC
Motor CC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - trifásico / sem escovas / BLDC
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, trifásico, sem escovas, BLDC
Tensão
24 V
Construção
NEMA 23
Número de polos
4 polos
Aplicações
para aplicações industriais, para robótica
Potência

0,1 kW
(0,14 hp)

Intensidade de corrente

10 A

Torque

MÍN: 0,096 Nm
(0,070806 ft.lb)

MÁX: 0,19 Nm
(0,140137 ft.lb)

Velocidade de rotação

MÍN: 10.000 rpm
(62.831,8531 rad.min-1)

MÁX: 15.000 rpm
(94.247,7796 rad.min-1)

Diâmetro

57 mm
(2,24 in)

Descrição

Visão geral do produto
O CW57BLMA54-100L2100-04 é um motor DC sem escovas 3 fases de 57 mm (NEMA 23) com potência nominal de 100 W, alimentação 24 ±10% VCC e velocidade nominal de 10000 RPM. Projetado para automação industrial, robótica e controle de movimento de precisão onde espaço reduzido e desempenho previsível são necessários.

Destaques
  • Potência nominal: 100 W
  • Tensão de alimentação: 24 ±10% VCC
  • Torque nominal: 0,096 N·m a 10000 RPM
  • Tamanho do quadro: 57 mm (NEMA 23)
  • Projeto 3 fases sem escovas para movimento suave e controlável


Resumo
Potência nominal: 100 W
Tensão nominal: 24 ±10% VCC
Velocidade nominal: 10000 RPM
Torque nominal: 0,096 N·m
Corrente nominal: 10 A
Tamanho do quadro: 57 mm (NEMA 23)

Especificações elétricas
  • Pólos: 4
  • Fases: 3
  • Tensão nominal: 24 ±10% VCC
  • Potência nominal: 100 W
  • Velocidade nominal: 10000 RPM
  • Torque nominal: 0,096 N·m
  • Corrente nominal: 10 A
  • Velocidade máxima: 15000 RPM
  • Torque máximo: 0,19 N·m
  • Constante de tensão: 1,5 ±5% Vrms/KRPM
  • Resistência de linha: 0,19 ±5% Ω (20℃)
  • Indutância de linha: 0,22 ±10% mH
  • Resistência de isolamento: 100 MΩ @ 500 VDC
  • Classe de isolamento: B (130℃)
  • Peso: 0,8 kg


Mecânica e desempenho
Fornece‑se desenho mecânico e curva par‑velocidade para a série BLDC de 57 mm, com dimensões e dados de desempenho específicos do modelo CW57BLMA54-100L2100-04 para apoiar a integração e o projeto do sistema.

características / especificações técnicas
  • Modelo / Número da peça: CW57BLMA54-100L2100-04
  • Série: 57BLMA Series
  • Tamanho do quadro: 57 mm (NEMA 23)
  • Potência nominal: 100 W
  • Tensão nominal: 24 ±10% VCC
  • Velocidade nominal: 10000 RPM (nominal)
  • Velocidade máxima: 15000 RPM
  • Torque nominal: 0,096 N·m
  • Torque máximo: 0,19 N·m
  • Corrente nominal: 10 A
  • Fases: 3 (brushless)
  • Pólos: 4
  • Constante de tensão: 1,5 ±5% Vrms/KRPM
  • Resistência de linha: 0,19 ±5% Ω (20℃)
  • Indutância de linha: 0,22 ±10% mH
  • Resistência de isolamento: 100 MΩ @ 500 VDC
  • Classe de isolamento: B (130℃)
  • Peso: 0,8 kg
