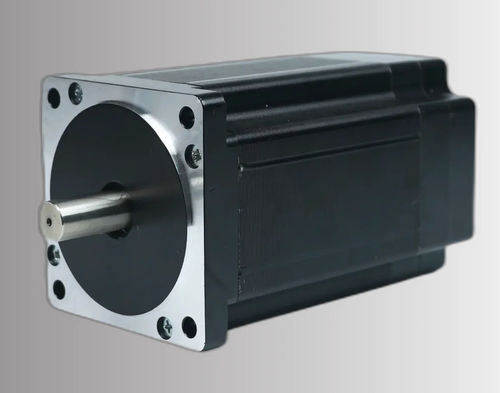

Motor sem escovas CW86BLA126-750H230-02

CCtrifásico220 V

Visão geral do produto
O CW86BLA126-750H230-02 é um motor DC brushless de 3 fases com estrutura de 86 mm (NEMA 34), potência nominal de 750 W com alimentação 220 ± 10% VAC. Apresenta rotação nominal de 3000 RPM e torque nominal de 2,4 N·m, indicado para automação industrial, robótica e controlo de movimento de precisão.

Principais destaques

• Modelo: CW86BLA126-750H230-02
• Potência nominal: 750 W
• Tensão de alimentação: 220 ± 10% VAC
• Torque nominal 2,4 N·m a 3000 RPM (torque máximo 4,8 N·m)
• Estrutura 86 mm (NEMA 34), design brushless DC 3 fases

Especificações elétricas
Pólos: 8
Fases: 3
Tensão nominal: 220 ± 10% VAC
Potência nominal: 750 W
Velocidade nominal: 3000 RPM
Torque nominal: 2,4 N·m
Corrente nominal: 8,5 A
Velocidade máxima: 3500 RPM
Torque máximo: 4,8 N·m
Constante de tensão: 51,67 ±5% V/kRPM
Resistência de linha: 2,5 ±5% Ω (20°C)
Indutância de linha: 7,0 ±10% mH
Resistência de isolamento: 100 MΩ (500 VDC)
Classe de isolamento: B 130°C
Peso: 4 kg
Tamanho do quadro: 86 mm (NEMA 34)
Número de peça: CW86BLA126-750H230-02

Desenhos mecânicos e curvas de desempenho
Desenho mecânico e curva torque‑velocidade estão disponíveis para verificação das dimensões de montagem e desempenho.

Especificações técnicas

• Série: 86BLA Series
• Pólos: 8
• Fases: 3
• Constante de tensão: 51,67 ±5% V/kRPM
• Resistência de linha: 2,5 ±5% Ω (20°C)
• Indutância de linha: 7,0 ±10% mH
• Classe de isolamento: B 130°C
• Peso: 4 kg

Aplicações

• Automação industrial
• Robótica e cobots
• CNC e centros de usinagem
• Transportadores e manuseio de materiais
• Embalagem e sistemas pick-and-place
