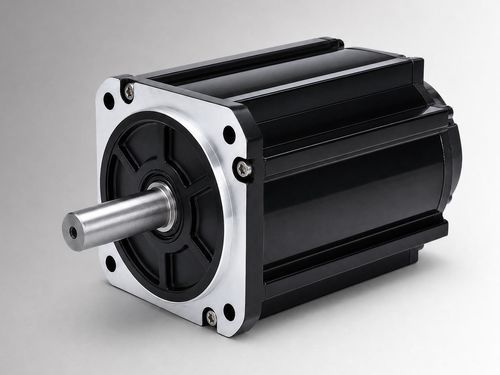

Motor sem escovas CW130BLBT-05030-L1-H

CCde corrente contínuaBLDC

Visão geral
CW130BLBT-05030-L1-H é um motor DC sem escovas com quadro de 130 mm, classificado em 1550 W, 24 VDC, 5 N·m a 3000 rpm. Projetado para avaliação OEM e integração em sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de DC com escovas. Também pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto forem confirmados.

Principais pontos

• Potência nominal 1550 W
• Tensão nominal 24 VDC
• Torque nominal 5 N·m a 3000 rpm
• Corrente nominal 76±10% Arms

Especificações elétricas e mecânicas

• Potência nominal: 1550 W
• Tensão nominal: 24 VDC
• Torque nominal: 5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 76±10% Arms
• Tamanho do quadro: 130 mm
• Constante de torque: 0,06±10% N·m/A
• Inércia do rotor: 12±10% kg·m² × 10⁻⁴
• Back EMF: 3,9±10% V/krpm
• Indutância de linha: 0,027±10% mH
• Resistência de linha: 0,014±10% Ω
• Comprimento do corpo (L): 119 mm; Comprimento com freio (LB): 166 mm
• Peso: 6 / 7,8 kg

Especificações técnicas

• Elemento de feedback (opção): Hall magnético ou Hall + encoder incremental de 2500 linhas
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: Temperatura -20 a 40 °C (opcional -40 a 40 °C); Umidade 20–80% RH (sem condensação); Altitude abaixo de 1000 m (derating acima)
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW130BLBT-05030-L1-H
