Motor BLDC CW110BLBT-04030-L6-H
96 VIP65IP54

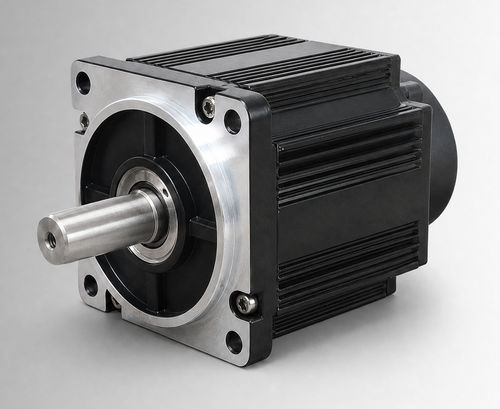

Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Motor BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54 - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
BLDC
Tensão
96 V
Grau de proteção
IP54, IP65
Outras características
com encoder integrado
Potência

1,25 kW
(1,7 hp)

Intensidade de corrente

MÍN: 13,5 A

MÁX: 16,5 A

Torque

4 Nm
(2,950249 ft.lb)

Velocidade de rotação

3.000 rpm
(18.849,5559 rad.min-1)

Diâmetro

110 mm
(4,33 in)

Temperatura de operação

MÍN: -20 °C
(-4 °F)

MÁX: 40 °C
(104 °F)

Descrição

Visão geral do produto
CW110BLBT-04030-L6-H é um motor brushless DC (BLDC) com estrutura de 110 mm, nominal 1250 W, 96 VCC, 4 N·m a 3000 rpm. Destina-se à avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas. O motor também pode ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando a tensão do projeto, perfil de carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmados.

Destaques
  • Potência nominal: 1250 W
  • Tensão nominal: 96 VCC
  • Torque nominal: 4 N·m a 3000 rpm
  • Corrente nominal: 15±10% Arms

Especificações rápidas
Potência nominal — 1250 W
Tensão nominal — 96 VCC
Torque nominal — 4 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 15±10% Arms
Tamanho de quadro — 110 mm

Ficha técnica
Identificador da ficha: CW110BLBT-04030-L6-H (ficha técnica disponível para download na página do produto).

Desenho mecânico
Desenho mecânico fornecido para a estrutura padrão de 110 mm (ver página do produto).

Características torque-velocidade
Gráfico torque-velocidade fornecido para o produto (ver página do produto).

Especificações técnicas
  • Potência nominal: 1250 W
  • Tensão nominal: 96 VCC
  • Torque nominal: 4 N·m
  • Velocidade nominal: 3000 rpm
  • Corrente nominal: 15±10% Arms
  • Tamanho do quadro: 110 mm
  • Constante de torque: 0.24±10% N·m/A
  • Inércia do rotor: 7.7±10% kg·m² × 10⁻⁴
  • Back EMF: 16±10% V/krpm
  • Indutância da linha: Não especificada; tolerância ±10%
  • Resistência da linha: Não especificada; tolerância ±10%
  • Comprimento do corpo (L): 126 mm
  • Comprimento do corpo com freio (LB): 171 mm
  • Peso: 4.14/6.25 kg
  • Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
  • Resistência de isolamento: DC500V, >20 MΩ (Classe F)
  • Rigidez dielétrica: 800 VAC / 1 s / 5 mA
  • Ambiente de operação: Temperatura -20 a 40°C (opcional -40 a 40°C); Umidade 20% a 80% RH (sem condensação); Altitude abaixo de 1000 m (derating fora da faixa)
  • Grau de proteção: IP54 (IP65 opcional)
  • Número da peça: CW110BLBT-04030-L6-H
