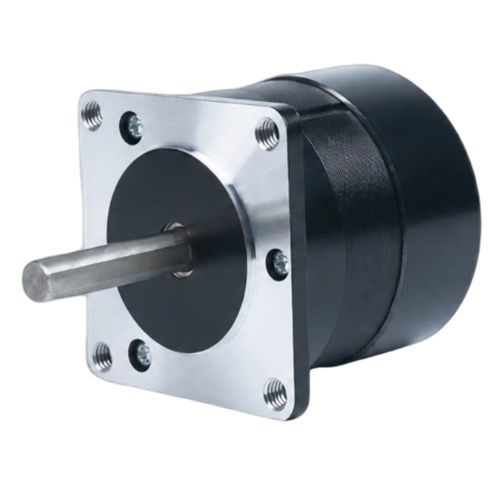

Motor CC CW57BLMA54-100L2100-02

trifásicoBLDC240 V

Visão geral do produto
O CW57BLMA54-100L2100-02 é um motor DC brushless trifásico de 57 mm (NEMA 23) projetado para automação industrial, robótica e aplicações de controlo de movimento de precisão. Classificações nominais: 100 W, alimentação 24 ±10% VDC, velocidade nominal 10000 rpm e torque nominal 0,096 N·m.

Destaques

• Potência nominal: 100 W
• Tensão de alimentação: 24 ±10% VDC
• Torque nominal: 0,096 N·m a 10000 rpm
• Tamanho do quadro: 57 mm (NEMA 23)
• Projeto brushless trifásico para operação suave

Especificações rápidas

• Potência nominal: 100 W
• Tensão nominal: 24 ±10% VDC
• Velocidade nominal: 10000 rpm
• Torque nominal: 0,096 N·m
• Corrente nominal: 10 A
• Tamanho do quadro: 57 mm (NEMA 23)

Especificações elétricas (tabela)
Pólos: 4
Fases: 3
Tensão nominal: 24 ±10% VDC
Potência nominal: 100 W
Velocidade nominal: 10000 rpm
Torque nominal: 0,096 N·m
Corrente nominal: 10 A
Velocidade máxima: 15000 rpm
Torque máximo: 0,19 N·m
Constante de tensão: 1,5 ±5% Vrms/KRPM
Resistência de linha: 0,3 ±5% Ω (20°C)
Indutância de linha: 0,23 ±10% mH
Resistência de isolamento: 100MΩ @ 500VDC
Classe de isolamento: B (130°C)
Peso: 0,9 kg
Tamanho do quadro: 57 mm (NEMA 23)
Número de peça: CW57BLMA54-100L2100-02

Visuais mecânicos e de desempenho
O desenho mecânico e a curva torque-velocidade estão disponíveis para este modelo (o desenho mostra montagem e dimensões; a curva mostra o torque em função da velocidade).

Especificações técnicas

• Quadro: 57 mm (NEMA 23)
• Potência: 100 W
• Tensão nominal: 24 ±10% VDC
• Velocidade nominal: 10000 rpm
• Velocidade máxima: 15000 rpm
• Torque nominal: 0,096 N·m
• Torque máximo: 0,19 N·m
• Corrente nominal: 10 A
• Pólos: 4
• Fases: 3
• Constante de tensão: 1,5 ±5% Vrms/KRPM
• Resistência de linha: 0,3 ±5% Ω (20°C)
• Indutância de linha: 0,23 ±10% mH
• Isolamento: 100 MΩ @ 500 VDC, Classe B (130°C)
• Peso: 0,9 kg
• Número de peça: CW57BLMA54-100L2100-02
