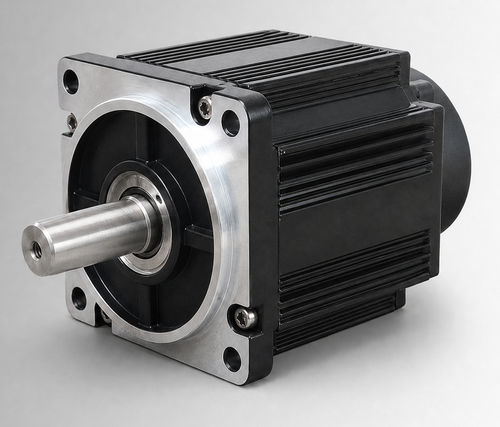

Motor BLDC CW110BLBT-05030-L6-H

96 Vcom encodercompacto

Visão geral do produto
CW110BLBT-05030-L6-H é um motor BLDC com quadro de 110 mm, potência nominal de 1550 W, 96 VCC, torque nominal de 5 N·m e 3000 rpm. Foi concebido para avaliação OEM e integração de sistema em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas, e pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem confirmados para a aplicação.

Destaques

• Potência nominal 1550 W
• Tensão nominal 96 VCC
• Torque nominal 5 N·m a 3000 rpm
• Corrente nominal 19±10% Arms

Parâmetros resumidos
Potência nominal — 1550 W
Tensão nominal — 96 VCC
Torque nominal — 5 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 19±10% Arms
Tamanho do quadro — 110 mm

Especificações elétricas e mecânicas (detalhadas)

• Potência nominal: 1550 W
• Tensão nominal: 96 VCC
• Torque nominal: 5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 19±10% Arms
• Tamanho do quadro: 110 mm
• Constante de torque: 0.25±10% N·m/A
• Inércia do rotor: 7.7±10% kg·m² × 10⁻⁴
• Back EMF: 15.6±10% V/krpm
• Indutância de linha: 0.16±10% mH
• Resistência de linha: 0.024±10% Ω
• Comprimento do corpo (L): 126 mm
• Comprimento com freio (LB): 171 mm
• Peso: 4.14/6.25 kg
• Elemento de feedback (opcional): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800VAC/1s/5mA
• Ambiente de operação: Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR (não condensante); altitude abaixo de 1000 m (derating ao exceder as faixas de temperatura ou altitude indicadas)
• Grau de proteção: IP54 (IP65 opcional)
• Número da peça: CW110BLBT-05030-L6-H
