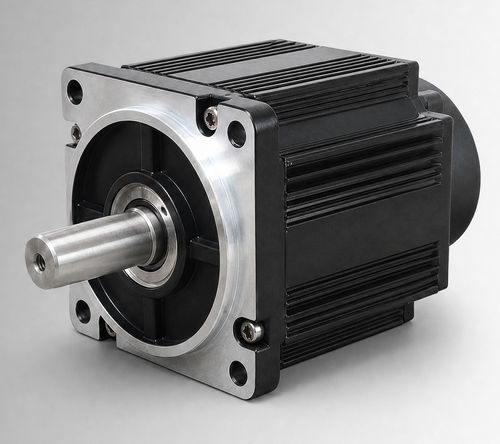

Motor sem escovas CW110BLBT-07530-L5-H

CCBLDC72 V

Visão geral do produto
CW110BLBT-07530-L5-H é um motor brushless DC com estrutura de 110 mm, nominal 2350 W, 72VDC, 7,5 N·m a 3000 rpm. Destinado à avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas; pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais estiverem confirmados para a aplicação.

Principais características

• Potência nominal: 2350 W
• Tensão nominal: 72VDC
• Torque nominal: 7,5 N·m a 3000 rpm
• Corrente nominal: 39±10% Arms

Observações
Desenho mecânico (estrutura padrão 110 mm) e curvas de torque‑velocidade são fornecidos para referência dimensional e avaliação de desempenho.

Especificações técnicas

• Potência nominal: 2350 W
• Tensão nominal: 72VDC
• Torque nominal: 7,5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 39±10% Arms
• Tamanho do quadro: 110 mm
• Constante de torque: 0,19±10% N·m/A
• Inércia do rotor: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 11,6±10% V/krpm
• Indutância de linha: Não especificada; tolerância ±10%
• Resistência de linha: Não especificada; tolerância ±10%
• Comprimento do corpo (L): 156 mm
• Comprimento do corpo com freio (LB): 193 mm
• Peso: 6,36 / 8,47 kg
• Elemento de feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: Temperatura -20 a 40°C (‑40 a 40°C opcional); Umidade 20% a 80% RH (sem condensação); Altitude < 1000 m (redução acima dos limites indicados)
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW110BLBT-07530-L5-H
