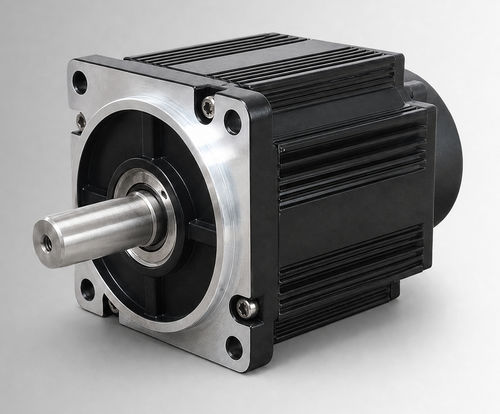

Motor sem escovas CW110BLBT-04030-L3-H

CCBLDC48 V

Visão geral do produto
CW110BLBT-04030-L3-H é um motor brushless DC (BLDC) com estrutura de 110 mm, potência nominal 1250 W, 48 VDC e 4 N·m a 3000 rpm. Destinado a avaliações OEM e integração de sistema em acionamentos de bombas eletro-hidráulicas, funções móveis e para atualização/substituição de motores com escovas. Pode ser aplicado em equipamentos industriais compactos e acionamentos auxiliares quando as condições elétricas, mecânicas e ambientais do projeto forem verificadas.

DESTAQUES

• Potência nominal: 1250 W
• Tensão nominal: 48 VDC
• Torque nominal: 4 N·m a 3000 rpm
• Corrente nominal: 30±10% Arms
• Tamanho da estrutura: 110 mm
• Opções: freio, proteção IP65, encoder incremental

Especificações resumidas
Potência nominal: 1250 W
Tensão nominal: 48 VDC
Torque nominal: 4 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 30±10% Arms
Tamanho da estrutura: 110 mm
Número de peça: CW110BLBT-04030-L3-H

Especificações elétricas e mecânicas
Potência nominal: 1250 W
Tensão nominal: 48 VDC
Torque nominal: 4 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 30±10% Arms
Constante de torque: 0.12±10% N·m/A
Inércia do rotor: 7.7±10% ×10⁻⁴ kg·m²
Back EMF: 8.16±10% V/krpm
Indutância de linha: 0.13±10% mH
Resistência de linha: 0.044±10% Ω
Comprimento do corpo (L): 126 mm
Comprimento com freio (LB): 171 mm
Peso: 4.14 kg (sem freio) / 6.25 kg (com freio)
Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Resistência dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: Temperatura -20 a 40°C (opcional -40 a 40°C); Umidade 20%–80% UR sem condensação; altitude <1000 m (redução acima)
Classe de proteção: IP54 (IP65 opcional)

Desenho mecânico
Desenho mecânico fornecido para a estrutura padrão de 110 mm para orientar a instalação e a verificação das interfaces.

Curva torque-velocidade
A curva torque-velocidade é fornecida para avaliação de desempenho e adequação do sistema do CW110BLBT-04030-L3-H.

Especificações técnicas

• Tamanho da estrutura: 110 mm
• Potência nominal: 1250 W
• Tensão nominal: 48 VDC
• Torque nominal: 4 N·m a 3000 rpm
• Corrente nominal: 30±10% Arms
• Velocidade nominal: 3000 rpm
• Constante de torque: 0.12±10% N·m/A
• Inércia do rotor: 7.7±10% ×10⁻⁴ kg·m²
• Back EMF: 8.16±10% V/krpm
• Indutância de linha: 0.13±10% mH
• Resistência de linha: 0.044±10% Ω
• Comprimento do corpo: 126 mm (171 mm com freio)
• Peso: 4.14 kg / 6.25 kg (com freio)
• Feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Isolamento: DC 500 V, >20 MΩ (Classe F)
• Resistência dielétrica: 800 VAC / 1 s / 5 mA
• Proteção: IP54 (IP65 opcional)
• Ambiente: -20 a 40°C (opcional -40 a 40°C); 20%–80% UR sem condensação; altitude abaixo de 1000 m
