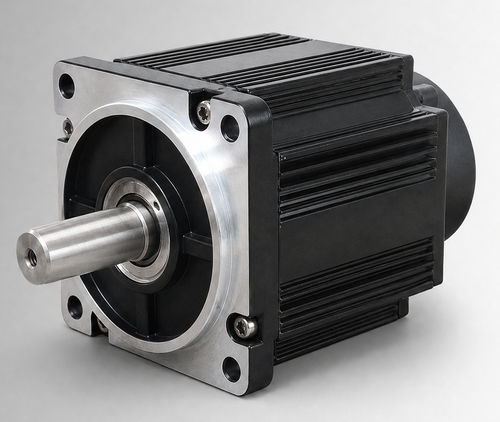

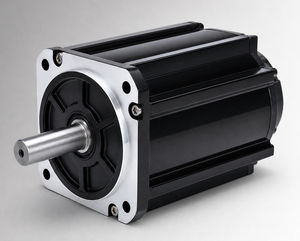

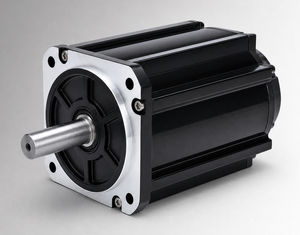

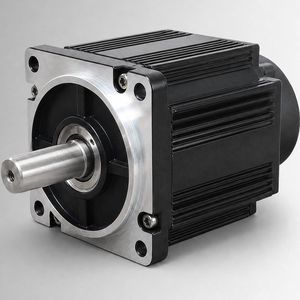

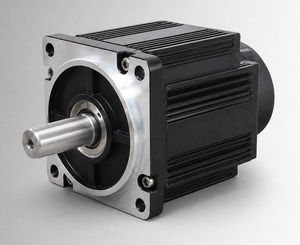

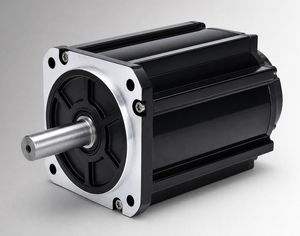

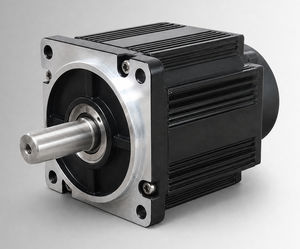

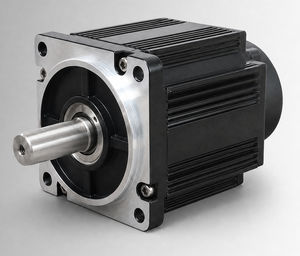

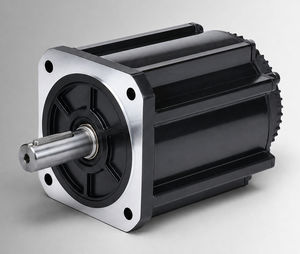

Motor sem escovas CW110BLBT-05030-L6-HCCde corrente contínuaBLDC
Guardar nos favoritos
Comparar
Características
- Tipo
- CC, de corrente contínua, sem escovas, BLDC
- Tensão
- 96 V
- Construção
- com freio
- Grau de proteção
- IP54, IP65
- Outras características
- de alta potência, com encoder integrado, com motor CC sem escovas
- Potência
1,55 kW
(2,11 hp)- Intensidade de corrente
MÁX: 20,9 A
MÍN: 17,1 A
- Torque
5 Nm
(3,687811 ft.lb)- Velocidade de rotação
3.000 rpm
(18.849,5559 rad.min-1)- Diâmetro
110 mm
(4,33 in)- Temperatura de operação
MÁX: 40 °C
(104 °F)MÍN: -20 °C
(-4 °F)
Descrição
Visão geral
O CW110BLBT-05030-L6-H é um motor sem escovas DC (BLDC) com estrutura de 110 mm e alta potência, nominal de 1550 W a 96 VDC, fornecendo 5 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistemas, destina-se a acionamentos eletro-hidráulicos, funções móveis e atualizações de motores com escovas. Também é adequado para equipamentos industriais compactos e acionamentos auxiliares mediante verificação de compatibilidade elétrica, mecânica e ambiental.
Destaques
Ficha técnica & Documentos
Ficha técnica disponível para o modelo CW110BLBT-05030-L6-H (download PDF na página do produto).
Referências visuais
Desenho mecânico (estrutura padrão 110 mm) e curvas torque–velocidade fornecidos para avaliação de instalação e desempenho.
Especificações elétricas e mecânicas
Potência nominal: 1550 W
Tensão nominal: 96 VDC
Torque nominal: 5 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 19 ±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0,25 ±10% N·m/A
Inércia do rotor: 7,7 ±10% kg·m² × 10⁻⁴
Back EMF: 15,6 ±10% V/krpm
Indutância de linha: 0,16 ±10% mH
Resistência de linha: 0,024 ±10% Ω
Comprimento do corpo (L): 126 mm
Comprimento com freio (LB): 171 mm
Peso: 4,14 / 6,25 kg
Feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidez dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: -20 a 40 °C (opcional -40 a 40 °C); 20–80% UR (sem condensação); altitude < 1000 m (redução de desempenho se exceder limites)
Grau de proteção: IP54 (IP65 opcional)
Peça: CW110BLBT-05030-L6-H
Aplicações
Especificações técnicas
O CW110BLBT-05030-L6-H é um motor sem escovas DC (BLDC) com estrutura de 110 mm e alta potência, nominal de 1550 W a 96 VDC, fornecendo 5 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistemas, destina-se a acionamentos eletro-hidráulicos, funções móveis e atualizações de motores com escovas. Também é adequado para equipamentos industriais compactos e acionamentos auxiliares mediante verificação de compatibilidade elétrica, mecânica e ambiental.
Destaques
- Potência nominal: 1550 W
- Tensão nominal: 96 VDC
- Torque nominal: 5 N·m @ 3000 rpm
- Corrente nominal: 19 ±10% Arms
Ficha técnica & Documentos
Ficha técnica disponível para o modelo CW110BLBT-05030-L6-H (download PDF na página do produto).
Referências visuais
Desenho mecânico (estrutura padrão 110 mm) e curvas torque–velocidade fornecidos para avaliação de instalação e desempenho.
Especificações elétricas e mecânicas
Potência nominal: 1550 W
Tensão nominal: 96 VDC
Torque nominal: 5 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 19 ±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0,25 ±10% N·m/A
Inércia do rotor: 7,7 ±10% kg·m² × 10⁻⁴
Back EMF: 15,6 ±10% V/krpm
Indutância de linha: 0,16 ±10% mH
Resistência de linha: 0,024 ±10% Ω
Comprimento do corpo (L): 126 mm
Comprimento com freio (LB): 171 mm
Peso: 4,14 / 6,25 kg
Feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Rigidez dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: -20 a 40 °C (opcional -40 a 40 °C); 20–80% UR (sem condensação); altitude < 1000 m (redução de desempenho se exceder limites)
Grau de proteção: IP54 (IP65 opcional)
Peça: CW110BLBT-05030-L6-H
Aplicações
- Acionamentos eletro-hidráulicos
- Funções de trabalho móveis
- Atualizações de motores com escovas
- Equipamentos industriais compactos e acionamentos auxiliares (sujeito a verificação de compatibilidade)
Especificações técnicas
- Potência nominal: 1550 W
- Tensão nominal: 96 VDC
- Torque nominal: 5 N·m
- Velocidade nominal: 3000 rpm
- Corrente nominal: 19 ±10% Arms
- Tamanho do quadro: 110 mm
- Constante de torque: 0,25 ±10% N·m/A
- Inércia do rotor: 7,7 ±10% kg·m² × 10⁻⁴
- Back EMF: 15,6 ±10% V/krpm
- Indutância de linha: 0,16 ±10% mH
- Resistência de linha: 0,024 ±10% Ω
- Comprimento do corpo (L): 126 mm
- Comprimento com freio (LB): 171 mm
- Peso: 4,14 / 6,25 kg
- Feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas
- Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
- Rigidez dielétrica: 800 VAC / 1 s / 5 mA
- Ambiente de operação: -20 a 40 °C (opcional -40 a 40 °C); Humidade 20–80% UR; altitude < 1000 m
- Grau de proteção: IP54 (IP65 opcional)
- Peça: CW110BLBT-05030-L6-H
