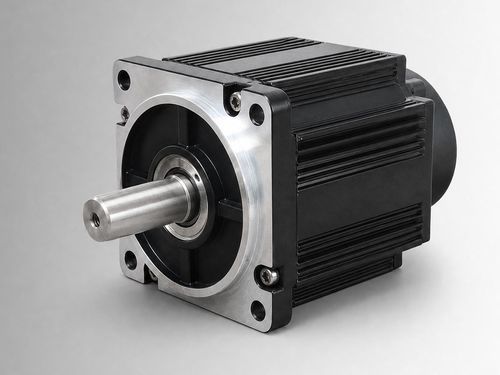

Motor BLDC CW110BLBT-07530-L3-H

48 Vcom freioIP65

Descrição do produto
CW110BLBT-07530-L3-H é um motor brushless DC (BLDC) de estrutura 110 mm, com potência nominal de 2350 W, 48 VDC e torque nominal de 7,5 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistema em acionamentos eletro-hidráulicos, funções móveis e atualizações de motores com escovas. Adequado para equipamentos industriais compactos e acionamentos auxiliares após verificação de tensão, carga, ciclo de serviço e interface de montagem para a aplicação.

Destaques

• Potência nominal: 2350 W
• Tensão nominal: 48 VDC
• Torque nominal: 7,5 N·m @ 3000 rpm
• Corrente nominal: 59 ±10% Arms

Especificações rápidas

• Tamanho do quadro: 110 mm
• Velocidade nominal: 3000 rpm
• Constante de torque: 0,128 ±10% N·m/A
• Inércia do rotor: 10,9 ±10% ×10⁻⁴ kg·m²
• Back EMF: 7,7 ±10% V/krpm
• Comprimento do corpo (L): 156 mm; com freio (LB): 193 mm
• Peso: 6,36 / 8,47 kg

Especificações elétricas e mecânicas
Potência nominal: 2350 W
Tensão nominal: 48 VDC
Torque nominal: 7,5 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 59 ±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0,128 ±10% N·m/A
Inércia do rotor: 10,9 ±10% ×10⁻⁴ kg·m²
Back EMF: 7,7 ±10% V/krpm
Indutância de linha: não especificada; tolerância ±10%
Resistência de linha: não especificada; tolerância ±10%
Comprimento do corpo (L): 156 mm
Comprimento com freio (LB): 193 mm
Peso: 6,36 / 8,47 kg
Elemento de feedback (opção): Hall magnético ou Hall + encoder incremental 2500 linhas
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Resistência dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: -20 a 40°C (opcional -40 a 40°C)
Humidade: 20%–80% RH (sem condensação)
Altitude: recomendado abaixo de 1000 m (reduzir desempenho fora das faixas indicadas)
Proteção: IP54 (IP65 opcional)
Número da peça: CW110BLBT-07530-L3-H

Aplicações e integração
Indicada para avaliação por OEMs e integradores de sistema em acionamentos eletro-hidráulicos, atuadores móveis, acionamentos auxiliares e retrofit de motores com escovas. Verifique interface elétrica, gestão térmica e fixação mecânica antes da utilização em série.

Opções e conformidade
Opções disponíveis: vedação IP65, Hall + encoder incremental 2500 linhas, operação em baixa temperatura estendida. Atende aos requisitos de isolamento e dielétricos indicados; confirme requisitos ambientais e EMC específicos do projeto antes do uso.
