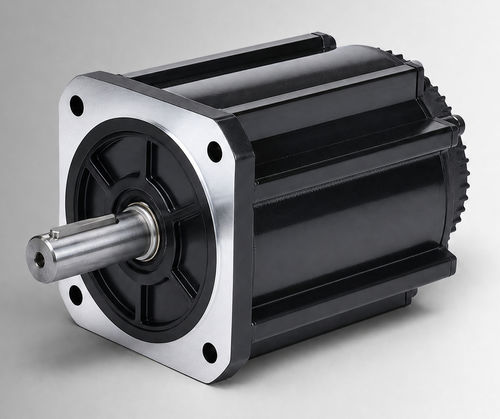

Motor sem escovas CW180BLBT-19020-L6-H

CCBLDC96 V

Visão geral do produto
O CW180BLBT-19020-L6-H é um motor brushless DC com estrutura de 180 mm, potência nominal 4000 W, 96 VDC, 19 N·m a 2000 rpm. Destina-se a avaliações OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas; pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto estiverem confirmados.

Destaques

• Potência nominal: 4000 W
• Tensão nominal: 96 VDC
• Torque nominal: 19 N·m a 2000 rpm
• Corrente nominal: 50±10% Arms

Especificações rápidas

• Tamanho do quadro: 180 mm
• Velocidade nominal: 2000 rpm
• Constante de torque: 0.38±10% N·m/A
• Inércia do rotor: 90±10% kg·m² × 10⁻⁴
• Força contra-eletromotriz: 23±10% V/krpm
• Classe de proteção: IP54 (IP65 opcional)

Especificações elétricas e mecânicas (tabela)
Parâmetro — Valor
Potência nominal — 4000 W
Tensão nominal — 96 VDC
Torque nominal — 19 N·m
Velocidade nominal — 2000 rpm
Corrente nominal — 50±10% Arms
Tamanho do quadro — 180 mm
Constante de torque — 0.38±10% N·m/A
Inércia do rotor — 90±10% kg·m² × 10⁻⁴
Força contra-eletromotriz — 23±10% V/krpm
Indutância de linha — Não especificada; tolerância ±10%
Resistência de linha — Não especificada; tolerância ±10%
Comprimento do corpo (L) — 226 mm
Comprimento com freio (LB) — 319 mm
Peso — 22.7 kg (sem freio) / 34 kg (com freio)
Elemento de feedback (opção) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Rigidez dielétrica — 800 VAC / 1 s / 5 mA
Ambiente de operação — Temperatura: -20 a 40°C (−40 a 40°C opcional); Umidade: 20% a 80% UR (sem condensação); altitude abaixo de 1000 m (reduzir desempenho ao exceder limites de temperatura/altitude)
Classe de proteção — IP54 (IP65 opcional)
Número da peça — CW180BLBT-19020-L6-H

Gráficos mecânicos e de desempenho
Desenhos mecânicos e curvas torque–velocidade são fornecidos para as configurações padrão de 180 mm e com resfriamento por ventilador para apoiar a avaliação de desempenho.

Especificações técnicas

• Modelo / Número da peça: CW180BLBT-19020-L6-H
• Tamanho do quadro: 180 mm
• Potência nominal: 4000 W
• Tensão nominal: 96 VDC
• Torque nominal: 19 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 50±10% Arms
• Constante de torque: 0.38±10% N·m/A
• Inércia do rotor: 90±10% kg·m² × 10⁻⁴
• Força contra-eletromotriz: 23±10% V/krpm
• Indutância / resistência de linha: não especificadas (tolerância ±10%)
• Comprimento do corpo (L): 226 mm; com freio (LB): 319 mm
• Peso: 22.7 kg (sem freio) / 34 kg (com freio)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: -20 a 40°C (−40 a 40°C opcional); umidade 20%–80% UR sem condensação; altitude < 1000 m (reduzir se exceder)
• Classe de proteção: IP54 (IP65 opcional)
