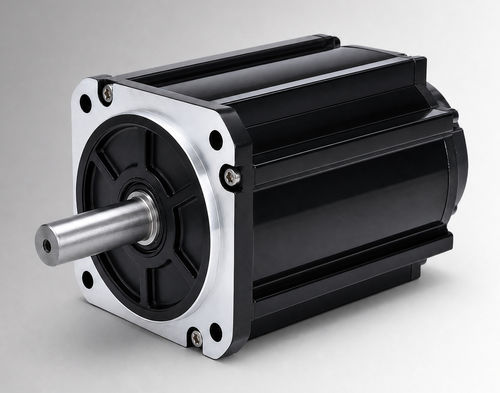

Motor sem escovas CW130BLBT-15030-L6-H

CCBLDC96 V

Visão geral
O CW130BLBT-15030-L6-H é um motor brushless DC com flange de 130 mm, potência nominal 4700 W, 96VDC, torque nominal 15 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistema, é adequado para acionamentos de bombas eletro-hidráulicas, funções móveis, upgrades de DC com escovas e acionamentos auxiliares industriais compactos, desde que tensão, carga, ciclo de serviço, interface de montagem e ambiente atendam aos requisitos do projeto.

Destaques principais

• Potência nominal: 4700 W
• Tensão nominal: 96VDC
• Torque nominal: 15 N·m a 3000 rpm
• Corrente nominal: 57±10% Arms

Valores resumidos
Potência nominal — 4700 W
Tensão nominal — 96VDC
Torque nominal — 15 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 57±10% Arms
Tamanho do quadro — 130 mm

Especificações elétricas e mecânicas
Potência nominal — 4700 W
Tensão nominal — 96VDC
Torque nominal — 15 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 57±10% Arms
Tamanho do quadro — 130 mm
Constante de torque — 0.264±10% N·m/A
Inércia do rotor — 17±10% kg·m² × 10⁻⁴
Back EMF — 16±10% V/krpm
Indutância/Resistência de linha — Não especificadas; tolerância ±10%
Comprimento do corpo (L) — 166 mm
Comprimento com freio (LB) — 221 mm
Peso — 11 / 12.8 kg
Elemento de feedback (opção) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Resistência dielétrica — 800VAC/1s/5mA
Ambiente de operação — Temperatura: -20 a 40°C (-40 a 40°C opcional); Umidade: 20%–80% RH não condensante; altitude abaixo de 1000 m (redução de desempenho se exceder os limites)
Classe de proteção — IP54 (IP65 opcional)
Part Number — CW130BLBT-15030-L6-H

Documentos e desenhos (visuais referenciados)
Ficha técnica disponível para a referência CW130BLBT-15030-L6-H (download na página do produto). Desenho mecânico — Estrutura padrão 130 mm. Desenho mecânico — Estrutura 130 mm com arrefecimento por ventoinha. Gráfico torque‑velocidade incluído.

Características técnicas

• Tamanho do quadro: 130 mm
• Constante de torque: 0.264±10% N·m/A
• Inércia do rotor: 17±10% kg·m² × 10⁻⁴
• Back EMF: 16±10% V/krpm
• Comprimento do corpo L/LB: 166 mm / 221 mm (com freio)
• Peso: 11 kg (padrão) / 12.8 kg (com freio)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Proteção: IP54 (IP65 opcional)
• Faixa operacional: -20 a 40°C (-40 a 40°C opcional); 20%–80% RH não condensante; altitude < 1000 m
