Motor CC CW57BLMA74-251L260-00
trifásicosem escovas24 V

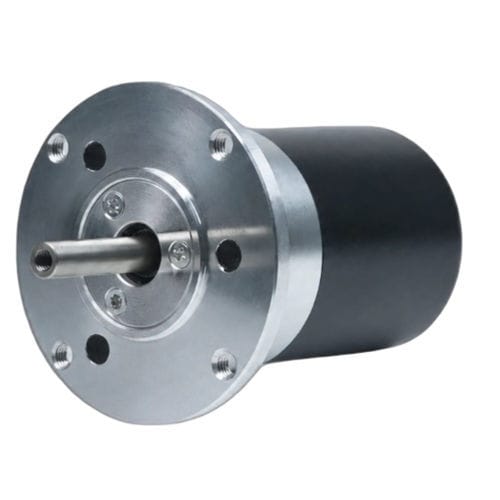

Motor CC - CW57BLMA74-251L260-00 - NEOTON MOTOR - trifásico / sem escovas / 24 V
Motor CC - CW57BLMA74-251L260-00 - NEOTON MOTOR - trifásico / sem escovas / 24 V
Guardar nos favoritos
Comparar
Mais informações no site da NEOTON MOTOR

Características

Tipo
CC, trifásico, sem escovas
Tensão
24 V
Construção
NEMA 23
Número de polos
4 polos
Aplicações
industrial, para robótica, para transportador, para máquina embaladora, para máquina-ferramenta
Potência

0,25 kW
(0,34 hp)

Intensidade de corrente

11,5 A

Torque

MÍN: 0,4 Nm
(0,295025 ft.lb)

MÁX: 0,8 Nm
(0,59005 ft.lb)

Velocidade de rotação

MÍN: 6.000 rpm
(37.699,1118 rad.min-1)

MÁX: 7.500 rpm
(47.123,8898 rad.min-1)

Diâmetro

57 mm
(2,24 in)

Descrição

Visão geral do produto
O CW57BLMA74-251L260-00 é um motor DC sem escovas trifásico de 57 mm (NEMA 23) que entrega 251 W a 24 ±10% VDC, com velocidade nominal de 6000 RPM e torque nominal de 0,4 N·m. Projetado para automação industrial, robótica e aplicações de controle de movimento de precisão que exigem tamanho compacto e desempenho repetível.

Destaques
  • Potência nominal 251 W
  • Tensão de alimentação 24 ±10% VDC
  • Torque nominal 0,4 N·m a 6000 RPM
  • Tamanho do quadro: 57mm (NEMA 23)
  • Projeto trifásico sem escovas para operação suave e controlável


Especificações rápidas (resumo)
  • Potência nominal: 251 W
  • Tensão nominal: 24 ±10% VDC
  • Velocidade nominal: 6000 RPM
  • Torque nominal: 0,4 N·m
  • Corrente nominal: 11,5 A
  • Tamanho do quadro: 57mm (NEMA 23)


Especificações elétricas
Parâmetro — Valor
Pólos — 4
Fases — 3
Tensão nominal — 24 ±10% VDC
Potência nominal — 251 W
Velocidade nominal — 6000 RPM
Torque nominal — 0,4 N·m
Corrente nominal — 11,5 A
Velocidade máxima — 7500 RPM
Torque máximo — 0,8 N·m
Constante de tensão — 2,4 ±5% V/kRPM
Resistência de linha — 0,12 ±5% Ω (20°C)
Indutância de linha — 0,3 ±10% mH
Resistência de isolamento — 100 MΩ @ 500 VDC
Classe de isolamento — B (130°C)
Peso — 0,78 kg
Tamanho do quadro — 57mm (NEMA 23)
Número da peça — CW57BLMA74-251L260-00

Mecânica e desempenho
  • Desenho mecânico e desenhos dimensionais disponíveis para a série de motores BLDC de 57mm
  • Curva torque-velocidade disponível para CW57BLMA74-251L260-00


Aplicações
  • Automação industrial e equipamentos de fábrica
  • Robótica e cobots
  • Sistemas de posicionamento e eixos CNC
  • Transportadores, embalagem e manuseio de materiais


Modelo / Características
  • Modelo / Série: CW57BLMA74 (série 57BLMA)
  • Quadro: 57mm (NEMA 23)
  • Potência nominal: 251 W
  • Tensão nominal: 24 ±10% VDC
  • Velocidade nominal: 6000 RPM
  • Torque nominal: 0,4 N·m
  • Corrente nominal: 11,5 A
  • Velocidade máxima: 7500 RPM
  • Torque máximo: 0,8 N·m
  • Pólos: 4
  • Fases: 3
  • Constante de tensão: 2,4 ±5% V/kRPM
  • Resistência de linha: 0,12 ±5% Ω (20°C)
  • Indutância de linha: 0,3 ±10% mH
  • Resistência de isolamento: 100 MΩ (500 VDC)
  • Classe de isolamento: B (130°C)
  • Peso: 0,78 kg
  • Número da peça: CW57BLMA74-251L260-00
