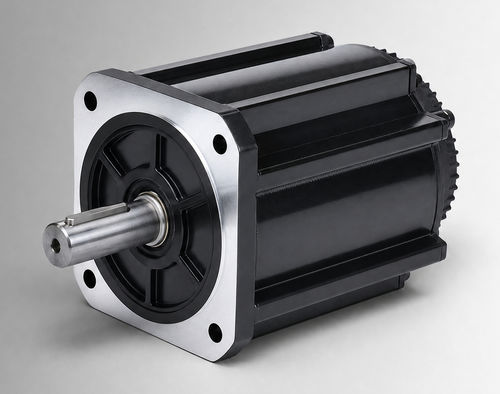

Motor sem escovas CW180BLBT-48020-L9-H

CCBLDC144 V

Visão geral do produto
O CW180BLBT-48020-L9-H é um motor BLDC (brushless DC) com carcaça de 180 mm, 10000 W a 144 VDC e torque nominal de 48 N·m a 2000 rpm. Projetado para OEMs e integradores de sistema, é indicado para acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores DC com escovas. Utilizar após confirmação de tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais.

Principais destaques

• Potência nominal: 10000 W
• Tensão nominal: 144 VDC
• Torque nominal: 48 N·m @ 2000 rpm
• Corrente nominal: 86 ±10% Arms
• Tamanho do quadro: 180 mm

Especificações elétricas e mecânicas

• Modelo / Nº da peça: CW180BLBT-48020-L9-H
• Potência nominal: 10000 W
• Tensão nominal: 144 VDC
• Torque nominal: 48 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 86 ±10% Arms
• Constante de torque: 0,56 ±10% N·m/A
• Back EMF: 33,5 ±10% V/krpm
• Inércia do rotor: 153 ±10% ×10⁻⁴ kg·m²
• Indutância / resistência de linha: não especificadas; tolerância ±10%
• Comprimento do corpo (L): 264 mm (319 mm com freio)
• Peso: 32 kg (sem freio) / 34 kg (com freio)
• Feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800 VAC / 1 s / 5 mA
• Temperatura de operação: -20 a 40°C (opcional -40 a 40°C)
• Humidade: 20% a 80% HR (sem condensação)
• Altitude: recomendada abaixo de 1000 m (derating acima)
• Grau de proteção: IP54 (IP65 opcional)

Aplicações

• Acionamentos de bombas eletro-hidráulicas e atuadores
• Máquinas móveis e funções de trabalho
• Atualizações de motores DC com escovas
• Equipamentos industriais compactos e acionamentos auxiliares

Opções e encomenda

• Opções de feedback: Hall magnético ou Hall + encoder incremental 2500 linhas
• Opções disponíveis: IP65, faixa de temperatura estendida (-40 a 40°C), freio integrado (configuração LB)
• N.º da peça: CW180BLBT-48020-L9-H — indicar opções ao efetuar o pedido
