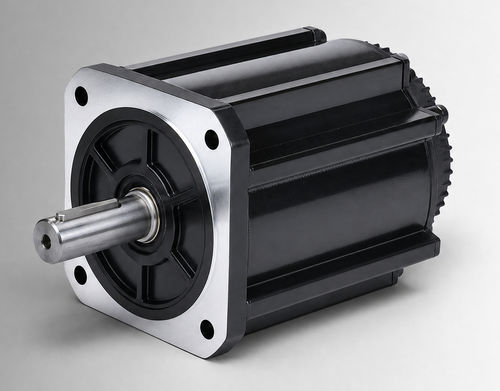

Motor sem escovas CW180BLBT-28020-L3-H

CCBLDC48 V

Visão geral do produto
O CW180BLBT-28020-L3-H é um motor BLDC com quadro de 180 mm, 5800 W a 48VDC, fornecendo 28 N·m a 2000 rpm. Projetado para avaliação OEM e integração de sistemas, destina-se a acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de sistemas DC com escovas. Também é adequado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de montagem e ambiente do projeto forem confirmados.

Destaques

• Potência nominal: 5800 W
• Tensão nominal: 48VDC
• Torque nominal: 28 N·m @ 2000 rpm
• Corrente nominal: 137±10% Arms
• Tamanho do quadro: 180 mm
• Comprimento do corpo: 226 mm (LB com freio: 319 mm)

Especificações elétricas e mecânicas
Potência nominal — 5800 W
Tensão nominal — 48VDC
Torque nominal — 28 N·m
Velocidade nominal — 2000 rpm
Corrente nominal — 137±10% Arms
Tamanho do quadro — 180 mm
Constante de torque — 0.20±10% N·m/A
Inércia do rotor — 122±10% kg·m² × 10⁻⁴
Força contra-eletromotriz — 12.2±10% V/krpm
Indutância de linha — 0.049±10% mH
Resistência de linha — 0.005±10% Ω
Comprimento do corpo (L) — 226 mm
Comprimento do corpo com freio (LB) — 319 mm
Peso — 22.7 kg (padrão) / 34 kg (com freio)
Elemento de feedback (opcional) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Rigidez dielétrica — 800VAC/1s/5mA
Ambiente de operação — Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR (sem condensação); altitude abaixo de 1000 m (reduzir desempenho acima dos limites indicados)
Classe de proteção — IP54 (IP65 opcional)
N.º de peça — CW180BLBT-28020-L3-H

Desenhos mecânicos e gráficos

• Desenho mecânico — Estrutura padrão 180 mm (imagem disponível)
• Desenho mecânico — Estrutura 180 mm com arrefecimento por ventoinha (imagem disponível)
• Curva binário‑velocidade — gráfico disponível

Aplicações & integração

• Projetado para integração OEM em acionamentos de bombas eletro-hidráulicas e equipamentos móveis
• Adequado como substituto ou atualização de sistemas com escovas após verificação de compatibilidade
• Confirmar gestão térmica, interface de montagem e ciclo de trabalho durante o projeto do sistema

Encomenda & opções

• Entrega padrão: CW180BLBT-28020-L3-H
• Opções: proteção IP65, especificação -40°C, opção de encoder (Hall + 2500 linhas)
• Contacte vendas para personalização, adaptadores de montagem e suporte de integração
