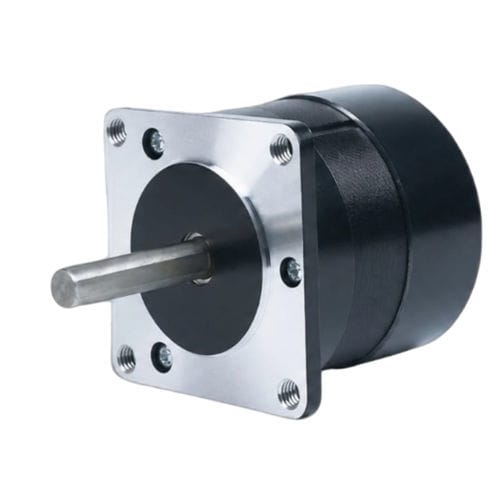

Motor sem escovas CW57BLMA54-100L2100-01

CCtrifásico24 V

Visão geral do produto
O CW57BLMA54-100L2100-01 é um motor brushless DC trifásico de 57 mm (NEMA 23) com 100 W de potência a 24 ±10% VDC. Projetado para automação industrial, robótica e aplicações de controlo de movimento de precisão que exigem alta velocidade em espaço reduzido.

Destaques

• Potência nominal: 100 W
• Tensão de alimentação: 24 ±10% VDC
• Binário nominal: 0,096 N·m a 10000 RPM
• Tamanho do quadro: 57 mm (NEMA 23)
• Projeto trifásico sem escovas para operação suave e baixa manutenção

Especificações rápidas
Potência nominal: 100 W
Tensão nominal: 24 ±10% VDC
Velocidade nominal: 10000 RPM
Binário nominal: 0,096 N·m
Corrente nominal: 10 A
Tamanho do quadro: 57 mm (NEMA 23)
Número de peça: CW57BLMA54-100L2100-01

Especificações elétricas
Pólos: 4
Fases: 3
Velocidade máxima: 10000 RPM
Binário máximo: 0,192 N·m
Constante de tensão: 3,08 ±5% V/kRPM
Resistência de linha: 0,188 ±5% Ω (20°C)
Indutância de linha: 0,23 ±10% mH
Resistência de isolamento: 100 MΩ @ 500 VDC
Classe de isolamento: B (130°C)
Peso: 0,5 kg

Desenhos e curvas de desempenho
Desenho mecânico e curva torque-velocidade estão disponíveis para o CW57BLMA54-100L2100-01 para apoiar a integração mecânica e a validação do sistema.

Características técnicas

• Quadro: 57 mm (NEMA 23)
• Projeto: brushless DC trifásico
• Potência nominal: 100 W
• Tensão nominal: 24 ±10% VDC
• Velocidade nominal: 10000 RPM
• Binário nominal: 0,096 N·m
• Corrente nominal: 10 A
• Binário máximo: 0,192 N·m
• Constante de tensão: 3,08 ±5% V/kRPM
• Resistência de linha: 0,188 ±5% Ω (20°C)
• Indutância de linha: 0,23 ±10% mH
• Resistência de isolamento: 100 MΩ @ 500 VDC
• Classe de isolamento: B 130°C
• Pólos: 4
• Fases: 3
• Peso: 0,5 kg
• Número de peça: CW57BLMA54-100L2100-01
