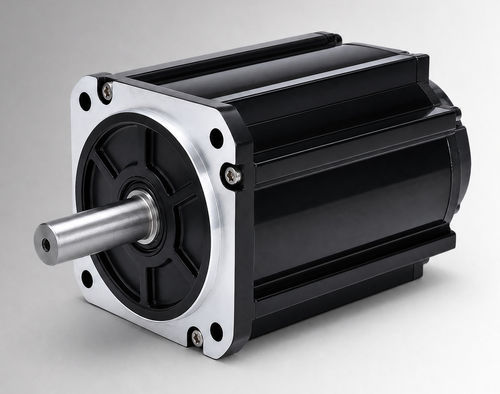

Motor sem escovas CW130BLBT-15020-L6-H

CCBLDC96 V

Visão geral do produto
O CW130BLBT-15020-L6-H é um motor sem escovas de corrente contínua (BLDC) com estrutura de 130 mm, especificado em 3150 W, 96 VDC, 15 N·m a 2000 rpm. Destina-se à avaliação OEM e à integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis, projetos de atualização de motores com escovas e equipamentos industriais compactos, mediante verificação de tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais.

Destaques

• Potência nominal 3150 W
• Tensão nominal 96 VDC
• Torque nominal 15 N·m a 2000 rpm
• Corrente nominal 48±10% Arms
• Tamanho do quadro: 130 mm

Dados rápidos

• N.º de peça: CW130BLBT-15020-L6-H
• Tamanho do quadro: 130 mm
• Velocidade nominal: 2000 rpm
• Corrente nominal: 48±10% Arms
• Comprimento do corpo (L): 166 mm; com travão (LB): 221 mm
• Peso: 11 kg / 12,8 kg (variantes)

Especificações elétricas e mecânicas

• Potência nominal: 3150 W
• Tensão nominal: 96 VDC
• Torque nominal: 15 N·m
• Velocidade nominal: 2000 rpm
• Corrente nominal: 48±10% Arms
• Constante de torque: 0,31±10% N·m/A
• Inércia do rotor: 17±10% kg·m² × 10⁻⁴
• Back EMF: 18,9±10% V/krpm
• Indutância/resistência de linha: não especificadas; tolerância ±10%
• Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
• Força dielétrica: 800 VAC / 1 s / 5 mA
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Grau de proteção: IP54 (IP65 opcional)
• Ambiente de operação: -20 a 40 °C (opcional -40 a 40 °C); humidade 20–80% HR sem condensação; altitude <1000 m (redução de desempenho fora das faixas indicadas)

Desenhos e gráficos disponíveis

• Desenho mecânico — estrutura padrão 130 mm
• Desenho mecânico — estrutura 130 mm com arrefecimento por ventilador
• Curvas de torque-velocidade

Aplicações e observações

• Projetado para avaliação em acionamentos eletro-hidráulicos, atuadores móveis, acionamentos auxiliares e substituição de motores com escovas.
• Confirmar interface elétrica, montagem, arrefecimento e ciclo de trabalho antes da integração.
• Opções disponíveis: feedback por encoder, versão com travão, proteção IP65 e faixa de temperatura alargada.
