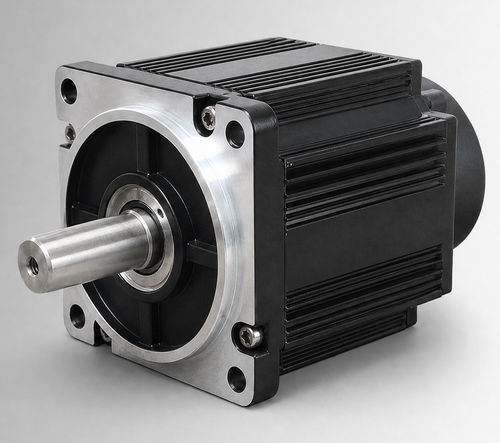

Motor sem escovas CW110BLBT-04030-L5-H

CCBLDC72 V

Visão geral do produto
CW110BLBT-04030-L5-H é um motor brushless DC (BLDC) com quadro de 110 mm, classificado em 1250 W, 72VDC, 4 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistema em acionamentos de bombas eletro-hidráulicas, funções móveis de trabalho e como atualização de motores DC com escovas. Adequado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de instalação e condições ambientais do projeto forem confirmados.

Principais destaques

• Potência nominal: 1250 W
• Tensão nominal: 72VDC
• Torque nominal: 4 N·m a 3000 rpm
• Corrente nominal: 21±10% Arms

Especificações rápidas

• Potência nominal: 1250 W
• Tensão nominal: 72VDC
• Torque nominal: 4 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 21±10% Arms
• Tamanho do quadro: 110 mm

Especificações elétricas e mecânicas
Potência nominal: 1250 W
Tensão nominal: 72VDC
Torque nominal: 4 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 21±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0.19±10% N·m/A
Inércia do rotor: 7.7±10% kg·m² × 10⁻⁴
FEM de retorno: 11.7±10% V/krpm
Indutância de linha: 0.16±10% mH
Resistência de linha: 0.024±10% Ω
Comprimento do corpo (L): 126 mm
Comprimento do corpo com freio (LB): 171 mm
Peso: 4.14 kg (padrão) / 6.25 kg (com freio)
Elemento de feedback (opcional): Hall magnético / Hall + encoder incremental 2500 linhas
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Força dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: Temp. -20 a 40°C (opção -40 a 40°C); Umidade 20% a 80% RH (sem condensação); altitude <1000 m (redução acima do intervalo)
Classe de proteção: IP54 (IP65 opcional)
Número de peça: CW110BLBT-04030-L5-H

Desenho mecânico e características torque‑velocidade
Desenhos mecânicos e imagens das características torque‑velocidade são fornecidos como referência dimensional e de desempenho.

Especificações técnicas

• Modelo / Número da peça: CW110BLBT-04030-L5-H
• Tamanho do quadro: 110 mm
• Potência nominal: 1250 W
• Tensão nominal: 72VDC
• Torque nominal: 4 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 21±10% Arms
• Constante de torque: 0.19±10% N·m/A
• Inércia do rotor: 7.7±10% kg·m² × 10⁻⁴
• FEM de retorno: 11.7±10% V/krpm
• Indutância de linha: 0.16±10% mH
• Resistência de linha: 0.024±10% Ω
• Comprimento do corpo: 126 mm (171 mm com freio)
• Peso: 4.14 kg / 6.25 kg
• Proteção: IP54 (IP65 opcional)
• Temp. de operação: -20 a 40°C (opção -40 a 40°C)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
