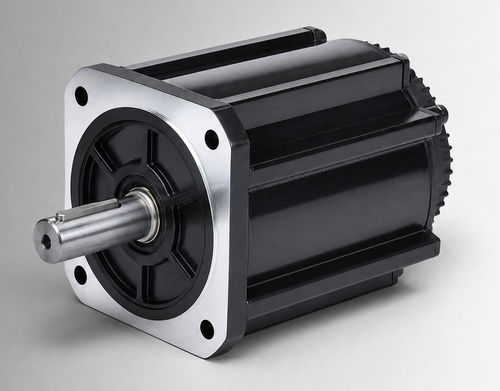

Motor BLDC CW180BLBT-48015-L3-H

48 VIP65IP54

Visão geral do produto
CW180BLBT-48015-L3-H é um motor brushless DC (BLDC) com estrutura de 180 mm, potência nominal 7500 W, 48 VDC, 48 N·m a 1500 rpm. Destinado à avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores com escovas. Também pode ser avaliado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de instalação e condições ambientais forem confirmados para o projeto.

Destaques

• Potência nominal: 7500 W
• Tensão nominal: 48 VDC
• Torque nominal: 48 N·m a 1500 rpm
• Corrente nominal: 196±10% Arms

Especificações elétricas e mecânicas

• Potência nominal: 7500 W
• Tensão nominal: 48 VDC
• Torque nominal: 48 N·m
• Velocidade nominal: 1500 rpm
• Corrente nominal: 196±10% Arms
• Tamanho de quadro: 180 mm
• Constante de torque: 0,24±10% N·m/A
• Inércia do rotor: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14,5±10% V/krpm
• Indutância de linha: 0,131±10% mH
• Resistência de linha: 0,012±10% Ω
• Comprimento do corpo (L): 264 mm
• Comprimento com freio (LB): 319 mm
• Peso: 32/34 kg
• Elemento de feedback (opção): Hall magnético / Hall + codificador incremental de 2500 linhas (opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800VAC/1s/5mA
• Ambiente de operação: Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20%–80% UR (sem condensação); Altitude: <1000 m (redução além)
• Classe de proteção: IP54 (IP65 opcional)
• Número da peça: CW180BLBT-48015-L3-H

Desenhos mecânicos e características

• Desenho mecânico — estrutura padrão 180 mm
• Desenho mecânico — estrutura 180 mm com refrigeração por ventilador
• Características torque-velocidade

Especificações técnicas

• Modelo / Número de peça: CW180BLBT-48015-L3-H
• Potência nominal: 7500 W
• Tensão nominal: 48 VDC
• Torque nominal: 48 N·m
• Velocidade nominal: 1500 rpm
• Corrente nominal: 196±10% Arms
• Tamanho do quadro: 180 mm
• Constante de torque: 0,24±10% N·m/A
• Inércia do rotor: 150±10% kg·m² × 10⁻⁴
• Back EMF: 14,5±10% V/krpm
• Indutância de linha: 0,131±10% mH
• Resistência de linha: 0,012±10% Ω
• Comprimento corpo (L): 264 mm
• Comprimento com freio (LB): 319 mm
• Peso: 32/34 kg
• Opções de feedback: Hall magnético; Hall + codificador incremental de 2500 linhas (opcional)
• Isolamento & dielétrico: DC500V >20 MΩ (Classe F); 800VAC/1s/5mA
• Faixa operacional: -20 a 40°C (opcional -40 a 40°C); 20%–80% UR; altitude abaixo de 1000 m (redução acima)
• Classe de proteção: IP54 (IP65 opcional)
