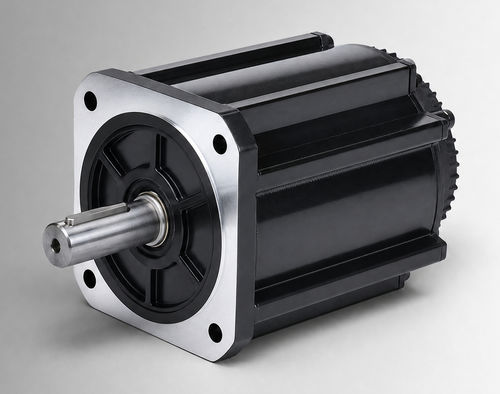

Motor sem escovas CW180BLBT-48015-L6-H

CCBLDC96 V

Visão geral
O CW180BLBT-48015-L6-H é um motor DC brushless de alta potência com estrutura de 180 mm, nominal de 7500 W a 96 VDC. Projetado para avaliação OEM e integração de sistemas, é adequado para acionamentos de bombas eletro-hidráulicas, funções móveis, atualizações de motores com escovas e acionamentos auxiliares compactos quando as restrições elétricas e ambientais do projeto forem confirmadas.

Destaques principais

• Potência nominal: 7500 W
• Tensão nominal: 96 VDC
• Torque nominal: 48 N·m a 1500 rpm
• Corrente nominal: 102±10% Arms

Especificações elétricas e mecânicas (resumo)
Potência nominal: 7500 W
Tensão nominal: 96 VDC
Torque nominal: 48 N·m
Velocidade nominal: 1500 rpm
Corrente nominal: 102±10% Arms
Tamanho do quadro: 180 mm
Constante de torque: 0.47±10% N·m/A
Inércia do rotor: 150±10% kg·m² × 10⁻⁴
Fem inversa: 28.5±10% V/krpm
Indutância de linha: Não especificada; tolerância ±10%
Resistência de linha: Não especificada; tolerância ±10%
Comprimento do corpo (L): 264 mm
Comprimento com freio (LB): 319 mm
Peso: 32/34 kg (dependendo da configuração)
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental de 2500 linhas (opcional)
Resistência de isolamento: DC500V, >20 MΩ (Classe F)
Resistência dielétrica: 800VAC/1s/5mA
Ambiente de operação: Temperatura: -20 a 40°C (−40 a 40°C opcional); Umidade: 20% a 80% UR (sem condensação); altitude abaixo de 1000 m (redução de desempenho ao exceder)
Classe de proteção: IP54 (IP65 opcional)
Peça: CW180BLBT-48015-L6-H

Desenhos mecânicos & características
Desenho mecânico — estrutura padrão 180 mm (disponível)
Desenho mecânico — estrutura refrigerada por ventoinha 180 mm (disponível)
Características torque-velocidade (disponíveis)

Especificações técnicas

• Modelo / Número da peça: CW180BLBT-48015-L6-H
• Tamanho do quadro: 180 mm
• Potência nominal: 7500 W
• Tensão nominal: 96 VDC
• Torque nominal: 48 N·m
• Velocidade nominal: 1500 rpm
• Corrente nominal: 102±10% Arms
• Constante de torque: 0.47±10% N·m/A
• Fem inversa: 28.5±10% V/krpm
• Inércia do rotor: 150±10% ×10⁻⁴ kg·m²
• Comprimento do corpo (L): 264 mm; com freio (LB): 319 mm
• Peso: 32/34 kg (dependendo da configuração)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Isolamento: DC500V, >20 MΩ (Classe F); Resistência dielétrica: 800VAC/1s/5mA
• Ambiente de operação: -20 a 40°C (opcional -40 a 40°C); 20%–80% UR sem condensação; altitude < 1000 m (derating acima)
• Classe de proteção: IP54 (IP65 opcional)
