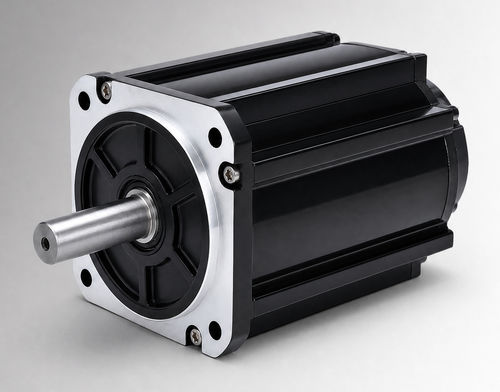

Motor sem escovas CW130BLBT-15025-L3-H

BLDC48 Vcom freio

Visão geral do produto
O CW130BLBT-15025-L3-H é um motor brushless DC (BLDC) com estrutura de 130 mm, potência nominal 3800 W, 48 VDC e 15 N·m a 2500 rpm. Projetado para avaliações OEM e integração de sistemas, é adequado para acionamentos de bombas eletro-hidráulicas, atuadores de equipamentos móveis e atualizações de motores com escovas, além de aplicações em máquinas industriais compactas e acionamentos auxiliares quando tensão, carga, ciclo de trabalho e condições de instalação são confirmados.

Destaques

• Potência nominal: 3800 W
• Tensão nominal: 48 VDC
• Torque nominal: 15 N·m a 2500 rpm
• Corrente nominal: 94±10% Arms
• Tamanho do quadro: 130 mm; comprimento do corpo 166 mm (221 mm com freio)
• Proteção: IP54 padrão (IP65 opcional)

Especificações elétricas e mecânicas
Potência nominal: 3800 W
Tensão nominal: 48 VDC
Torque nominal: 15 N·m
Velocidade nominal: 2500 rpm
Corrente nominal: 94±10% Arms
Tamanho do quadro: 130 mm
Constante de torque: 0,16±10% N·m/A
Inércia do rotor: 17±10% ×10⁻⁴ kg·m²
Back EMF: 9,6±10% V/krpm
Indutância / Resistência de linha: não especificadas; tolerância ±10%
Comprimento do corpo (L): 166 mm
Comprimento do corpo com freio (LB): 221 mm
Peso: 11 / 12,8 kg (dependendo da variante)
Opções de feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
Resistência de isolamento: DC 500 V, >20 MΩ (Classe F)
Resistência dielétrica: 800 VAC / 1 s / 5 mA
Ambiente de operação: -20 a 40°C (opcional -40 a 40°C); 20–80% UR sem condensação; altitude < 1000 m (reduzir desempenho fora dos limites)
Classe de proteção: IP54 (IP65 opcional)
Número da peça: CW130BLBT-15025-L3-H

Desenhos mecânicos & imagens relacionadas

• Desenho mecânico — estrutura padrão 130 mm
• Desenho mecânico — estrutura 130 mm com ventilação por ventoinha
• Imagem curva torque-velocidade

Especificações técnicas

• Modelo / Número da peça: CW130BLBT-15025-L3-H
• Tamanho do quadro: 130 mm
• Potência nominal: 3800 W
• Tensão nominal: 48 VDC
• Torque nominal: 15 N·m a 2500 rpm
• Velocidade nominal: 2500 rpm
• Corrente nominal: 94±10% Arms
• Constante de torque: 0,16±10% N·m/A
• Inércia do rotor: 17±10% ×10⁻⁴ kg·m²
• Back EMF: 9,6±10% V/krpm
• Comprimento do corpo: 166 mm (221 mm com freio)
• Peso: 11 / 12,8 kg
• Classe de proteção: IP54 (IP65 opcional)
• Opções de feedback: Hall magnético; Hall + encoder incremental de 2500 linhas (opcional)
• Isolamento & dielétrico: DC 500 V >20 MΩ (Classe F); 800 VAC / 1 s / 5 mA
• Ambiente operacional: -20 a 40°C (opcional -40 a 40°C); 20–80% UR sem condensação; altitude < 1000 m
