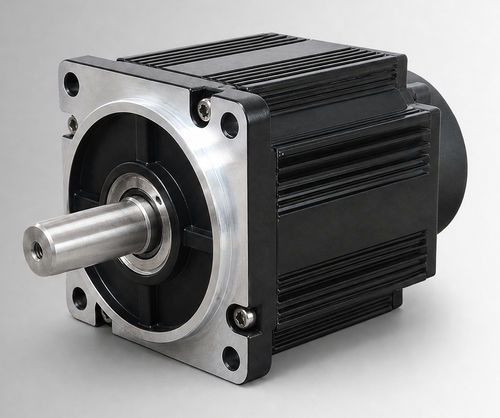

Motor CC CW110BLBT-07530-L9-H

BLDC144 Vcom freio

Visão geral do produto

CW110BLBT-07530-L9-H é um motor brushless DC (BLDC) com quadro de 110 mm, 2350 W a 144 VDC, fornecendo 7,5 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistemas, é indicado para acionamentos eletro‑hidráulicos, funções móveis, equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de montagem e condições ambientais forem validadas.

Destaques principais

• Potência nominal: 2350 W
• Tensão nominal: 144 VDC
• Torque nominal: 7,5 N·m @ 3000 rpm
• Corrente nominal: 19±10% Arms

Especificações rápidas (resumo) Potência nominal: 2350 W
Tensão nominal: 144 VDC
Torque nominal: 7,5 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 19±10% Arms
Tamanho do quadro: 110 mm

Especificações elétricas e mecânicas

• Constante de torque: 0,39±10% N·m/A
• Inércia do rotor: 10,9±10% ×10⁻⁴ kg·m²
• Back EMF: 24±10% V/krpm
• Comprimento do corpo (L): 156 mm; com freio (LB): 193 mm
• Peso: 6,36 kg (sem freio) / 8,47 kg (com freio)

Aplicações e integração Casos de uso típicos: acionamentos eletro‑hidráulicos, atuadores para máquinas móveis e atualizações de motores com escovas. Verifique compatibilidade elétrica, ciclo de trabalho, interface de montagem e limites ambientais (temperatura, humidade, altitude) durante o projeto.

Opções e conformidade

• Feedback: sensores Hall magnéticos ou Hall + encoder incremental de 2500 linhas (opcional)
• Proteção: IP54 padrão (IP65 opcional)
• Isolamento: Classe F; resistência de isolamento DC500V >20 MΩ; rigidez dielétrica 800 VAC/1s/5 mA
• Ambiente operacional: -20 a 40°C (opcional -40 a 40°C), humidade 20–80% RH (não condensante), altitude <1000 m (redução de desempenho fora da faixa)
• Número da peça: CW110BLBT-07530-L9-H
