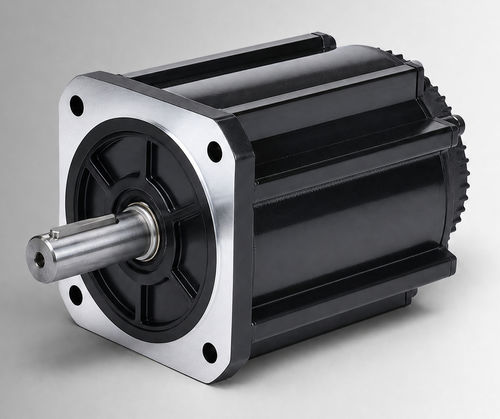

Motor sem escovas CW130BLBT-15030-L9-H

CCBLDC144 V

Visão geral do produto
O CW130BLBT-15030-L9-H é um motor DC sem escovas com estrutura de 130 mm, classe nominal 4700 W a 144VDC, fornecendo 15 N·m a 3000 rpm. Projetado para integração OEM e avaliação de sistemas, é indicado para acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores com escovas, podendo ser aplicado em equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de montagem e condições ambientais forem validados para o projeto.

Destaques

• Potência nominal: 4700 W
• Tensão nominal: 144VDC
• Torque nominal: 15 N·m a 3000 rpm
• Corrente nominal: 38±10% Arms
• Tamanho da estrutura: 130 mm; Comprimento (L): 166 mm; Com freio (LB): 221 mm
• Peso: 11 kg (padrão) / 12,8 kg (com freio)
• Proteção: IP54 (IP65 opcional)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)

Especificações elétricas e mecânicas

• Modelo / Número de peça: CW130BLBT-15030-L9-H
• Potência nominal: 4700 W
• Tensão nominal: 144VDC
• Torque nominal: 15 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 38±10% Arms
• Constante de torque: 0,4±10% N·m/A
• Back EMF: 24±10% V/krpm
• Inércia do rotor: 17±10% kg·m² × 10⁻⁴
• Indutância / Resistência de linha: não especificadas; tolerância ±10%
• Comprimento corpo (L): 166 mm; Com freio (LB): 221 mm
• Peso: 11 / 12,8 kg
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Resistência dielétrica: 800VAC / 1s / 5mA
• Temperatura de operação: -20 a 40°C (opcional -40 a 40°C)
• Umidade: 20% a 80% RH (sem condensação)
• Altitude: adequado abaixo de 1000 m (pode requerer derating acima dos limites indicados)
• Classe de proteção: IP54 (IP65 opcional)

Aplicações

• Acionamentos de bombas eletro-hidráulicas para sistemas móveis e industriais
• Funções de trabalho móveis e acionamentos auxiliares veiculares
• Substituição ou atualização de instalações com motores com escovas
• Equipamentos industriais compactos sujeitos à validação das condições do sistema (tensão, carga, ciclo de serviço, interface de instalação, ambiente)

Dados mecânicos e de desempenho
Desenhos mecânicos para a estrutura padrão de 130 mm e a versão refrigerada por ventilador, bem como diagramas de característica torque‑velocidade, estão disponíveis para referência quanto à forma, montagem e desempenho. Confirme as dimensões L e LB em relação à interface de instalação.

Encomenda e opções

• Número de peça: CW130BLBT-15030-L9-H
• Feedback: Hall magnético padrão; Hall + encoder incremental 2500 linhas opcional
• Proteção: IP65 disponível sob pedido
• Opções ambientais: -40 a 40°C disponível sob pedido
• Contacte as vendas para configurações personalizadas, prazos e suporte à integração
