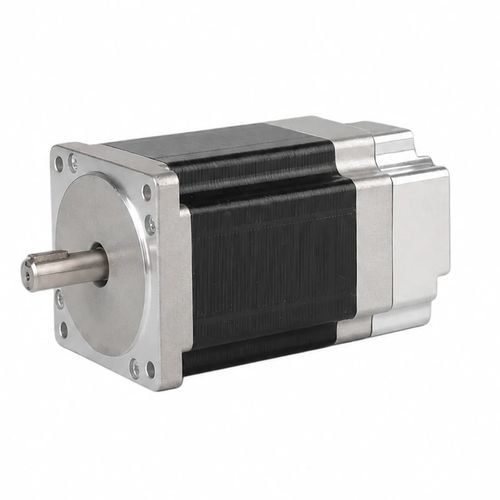

Motor sem escovas CW60BLBC97-250L440-00

CCtrifásicoBLDC

Visão geral do produto
O CW60BLBC97-250L440-00 é um motor brushless CC trifásico de 60 mm (NEMA 24) com 250 W, projetado para automação industrial, robótica e controlo de movimento de precisão. Velocidade nominal típica: 4000 RPM, estrutura compacta de 60 mm e opção de travão integrado.

Destaques

• Potência nominal: 250 W
• Tensão nominal: 48 ±10% VDC
• Binário nominal: 0,6 N·m a 4000 RPM
• Tamanho da estrutura: 60 mm (NEMA 24)
• Projeto brushless trifásico para operação suave e baixa manutenção

Especificações rápidas

• Potência nominal: 250 W
• Tensão nominal: 48 ±10% VDC
• Velocidade nominal: 4000 RPM
• Binário nominal: 0,6 N·m
• Corrente nominal: 7 A
• Tamanho da estrutura: 60 mm (NEMA 24)
• Número da peça: CW60BLBC97-250L440-00

Especificações elétricas
Pólos: 8
Fases: 3
Tensão nominal: 48 ±10% VDC
Potência nominal: 250 W
Velocidade nominal: 4000 RPM
Binário nominal: 0,6 N·m
Corrente nominal: 7 A
Velocidade máxima: 4500 RPM
Binário máximo: 1,2 N·m
Constante de tensão: 7,2 ±5% V/kRPM
Resistência de linha: 0,3 ±5% Ω (20°C)
Indutância de linha: 0,4 ±10% mH
Resistência de isolamento: 100 MΩ (500 VDC)
Classe de isolamento: B (130°C)
Peso: 2,3 kg
Tensão do travão: 24 ±10% VDC
Binário do travão: 1,5 N·m
Tamanho da estrutura: 60 mm (NEMA 24)
Número da peça: CW60BLBC97-250L440-00

Desenhos e curvas
Desenho mecânico e curva de torque-velocidade da série BLDC de 60 mm disponíveis para auxiliar no suporte, integração e seleção de desempenho.

Aplicações

• Automação industrial e transportadores
• Robótica e robôs colaborativos
• Sistemas de posicionamento de precisão
• Pequenas máquinas-ferramenta e bancadas de teste
