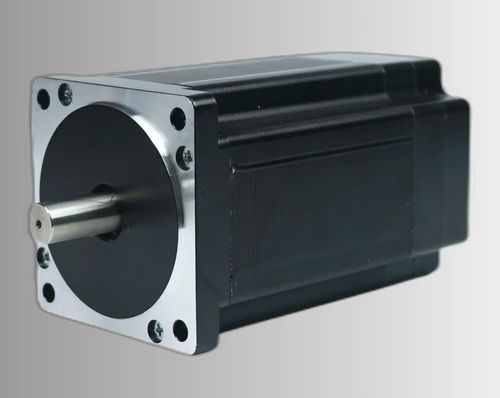

Motor sem escovas CW86BLA126-660L430-00CCtrifásicoBLDC
Guardar nos favoritos
Comparar
Características
- Tipo
- CC, trifásico, sem escovas, BLDC
- Tensão
- 48 V
- Construção
- NEMA 34
- Número de polos
- 8 polos
- Aplicações
- para robótica
- Outras características
- de precisão, de alta precisão, de controle de movimento
- Potência
0,66 kW
(0,9 hp)- Intensidade de corrente
19 A
- Torque
MÍN: 2,1 Nm
(1,548881 ft.lb)MÁX: 4,2 Nm
(3,097761 ft.lb)- Velocidade de rotação
MÍN: 3.000 rpm
(18.849,5559 rad.min-1)MÁX: 3.500 rpm
(21.991,1486 rad.min-1)- Diâmetro
86 mm
(3,39 in)
Descrição
Visão geral do produto
O CW86BLA126-660L430-00 é um motor DC brushless trifásico de 86 mm (NEMA 34) concebido para automação industrial, robótica e controlo de movimento de precisão. Classificações nominais: 660 W, alimentação 48 ±10% VDC, velocidade nominal 3000 RPM e binário nominal 2,1 N·m.
Destaques
Especificações rápidas
Potência nominal — 660 W
Tensão nominal — 48 ±10% VDC
Velocidade nominal — 3000 RPM
Binário nominal — 2,1 N·m
Corrente nominal — 19 A
Tamanho do quadro — 86 mm (NEMA 34)
Número de peça — CW86BLA126-660L430-00
Especificações elétricas
Pólos — 8
Fases — 3
Tensão nominal — 48 ±10% VDC
Potência nominal — 660 W
Velocidade nominal — 3000 RPM
Binário nominal — 2,1 N·m
Corrente nominal — 19 A
Velocidade máx. — 3500 RPM
Binário máx. — 4,2 N·m
Constante de tensão — 10 ±5% V/kRPM
Resistência de linha — 0,12 ±5% Ω (20°C)
Indutância de linha — 0,34 ±10% mH
Resistência de isolamento — 100 MΩ @ 500 VDC
Classe de isolamento — B (130°C)
Peso — 4 kg
Tamanho do quadro — 86 mm (NEMA 34)
Número de peça — CW86BLA126-660L430-00
Mecânica e desempenho
Desenho mecânico e curva binário‑velocidade estão disponíveis para apoiar a montagem, integração e análise de desempenho. Verifique dimensões e ligações para compatibilidade com inversores e sensores.
Características / especificações técnicas
O CW86BLA126-660L430-00 é um motor DC brushless trifásico de 86 mm (NEMA 34) concebido para automação industrial, robótica e controlo de movimento de precisão. Classificações nominais: 660 W, alimentação 48 ±10% VDC, velocidade nominal 3000 RPM e binário nominal 2,1 N·m.
Destaques
- Potência nominal 660 W
- Tensão de alimentação 48 ±10% VDC
- Binário nominal 2,1 N·m a 3000 RPM
- Tamanho do quadro 86 mm (NEMA 34)
- Topologia trifásica brushless para entrega de binário estável
Especificações rápidas
Potência nominal — 660 W
Tensão nominal — 48 ±10% VDC
Velocidade nominal — 3000 RPM
Binário nominal — 2,1 N·m
Corrente nominal — 19 A
Tamanho do quadro — 86 mm (NEMA 34)
Número de peça — CW86BLA126-660L430-00
Especificações elétricas
Pólos — 8
Fases — 3
Tensão nominal — 48 ±10% VDC
Potência nominal — 660 W
Velocidade nominal — 3000 RPM
Binário nominal — 2,1 N·m
Corrente nominal — 19 A
Velocidade máx. — 3500 RPM
Binário máx. — 4,2 N·m
Constante de tensão — 10 ±5% V/kRPM
Resistência de linha — 0,12 ±5% Ω (20°C)
Indutância de linha — 0,34 ±10% mH
Resistência de isolamento — 100 MΩ @ 500 VDC
Classe de isolamento — B (130°C)
Peso — 4 kg
Tamanho do quadro — 86 mm (NEMA 34)
Número de peça — CW86BLA126-660L430-00
Mecânica e desempenho
Desenho mecânico e curva binário‑velocidade estão disponíveis para apoiar a montagem, integração e análise de desempenho. Verifique dimensões e ligações para compatibilidade com inversores e sensores.
Características / especificações técnicas
- Pólos: 8
- Fases: 3
- Tensão nominal: 48 ±10% VDC
- Potência nominal: 660 W
- Velocidade nominal: 3000 RPM
- Binário nominal: 2,1 N·m
- Corrente nominal: 19 A
- Velocidade máx.: 3500 RPM
- Binário máx.: 4,2 N·m
- Constante de tensão: 10 ±5% V/kRPM
- Resistência de linha: 0,12 ±5% Ω (20°C)
- Indutância de linha: 0,34 ±10% mH
- Resistência de isolamento: 100 MΩ @ 500 VDC
- Classe de isolamento: B (130°C)
- Peso: 4 kg
- Tamanho do quadro: 86 mm (NEMA 34)
- Número de peça: CW86BLA126-660L430-00
Catálogos
CW86BLA126-660L430-00_datasheet.pdf
2 Páginas
