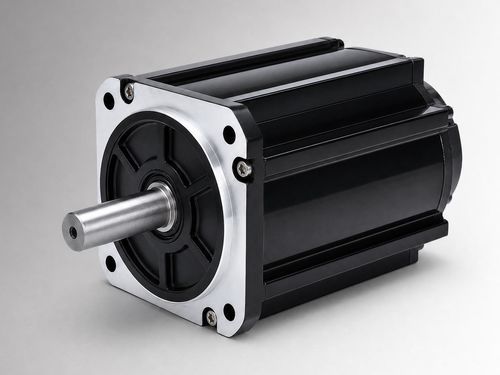

Motor sem escovas CW130BLBT-15025-L5-H

CCBLDC72 V

Visão geral do produto
O CW130BLBT-15025-L5-H é um motor brushless CC com estrutura de 130 mm e alta potência, com potência nominal de 3800 W, 72 VDC, 15 N·m e 2500 rpm. Destina-se à avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas, e pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de instalação e condições ambientais forem confirmados para a aplicação.

Destaques

• Potência nominal 3800 W
• Tensão nominal 72 VDC
• Torque nominal 15 N·m a 2500 rpm
• Corrente nominal 65±10% Arms

Especificações rápidas

• Potência nominal: 3800 W
• Tensão nominal: 72 VDC
• Torque nominal: 15 N·m
• Velocidade nominal: 2500 rpm
• Corrente nominal: 65±10% Arms
• Tamanho do quadro: 130 mm

Especificações elétricas e mecânicas (tabela)
Parâmetro | Valor
Potência nominal | 3800 W
Tensão nominal | 72 VDC
Torque nominal | 15 N·m
Velocidade nominal | 2500 rpm
Corrente nominal | 65±10% Arms
Quadro | 130 mm
Constante de torque | 0.24±10% N·m/A
Inércia do rotor | 17±10% kg·m² × 10⁻⁴
Back EMF | 14.2±10% V/krpm
Indutância de linha | 0.128±10% mH
Resistência de linha | 0.029±10% Ω
Comprimento do corpo (L) | 166 mm
Comprimento com freio (LB) | 221 mm
Peso | 11 / 12.8 kg
Elemento de feedback (opção) | Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento | DC500V, >20 MΩ (Classe F)
Rigidez dielétrica | 800VAC/1s/5mA
Ambiente de operação | Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20% a 80% UR (sem condensação); altitude abaixo de 1000 m (redução de performance ao exceder as faixas indicadas)
Classe de proteção | IP54 (IP65 opcional)
Número da peça | CW130BLBT-15025-L5-H

Documentos mecânicos e de desempenho
Desenhos mecânicos e imagens da curva torque-velocidade são fornecidos para as estruturas padrão de 130 mm e com arrefecimento por ventoinha para apoiar a integração, montagem e verificação de interfaces. Esses materiais facilitam as verificações de instalação e o ajuste de desempenho durante o projeto do sistema.

Especificações técnicas

• Número da peça: CW130BLBT-15025-L5-H
• Quadro: 130 mm
• Potência nominal: 3800 W
• Tensão nominal: 72 VDC
• Torque nominal: 15 N·m @ 2500 rpm
• Velocidade nominal: 2500 rpm
• Corrente nominal: 65±10% Arms
• Constante de torque: 0.24±10% N·m/A
• Back EMF: 14.2±10% V/krpm
• Indutância de linha: 0.128±10% mH
• Resistência de linha: 0.029±10% Ω
• Comprimento do corpo: 166 mm (221 mm com freio)
• Peso: 11 / 12.8 kg (variantes)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Isolamento: DC500V, >20 MΩ (Classe F)
• Rigidez dielétrica: 800VAC/1s/5mA
• Temperatura de operação: -20 a 40°C (opcional -40 a 40°C)
• Proteção: IP54 (IP65 opcional)
