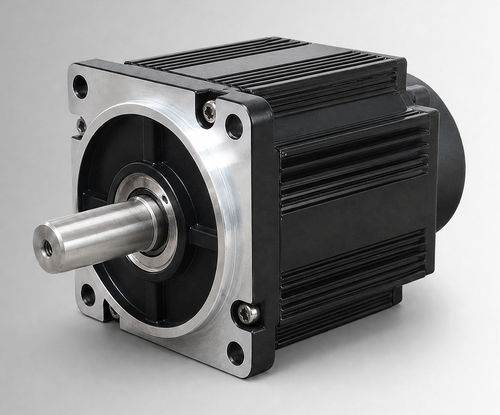

Motor sem escovas CW110BLBT-07530-L6-H

CCde corrente contínuaBLDC

Visão geral do produto
CW110BLBT-07530-L6-H é um motor brushless DC (BLDC) com estrutura de 110 mm, potência nominal de 2350 W, 96 VDC e 7,5 N·m a 3000 rpm. Projetado para avaliação OEM e integração de sistemas em acionamentos de bombas eletro-hidráulicas, funções móveis de trabalho e projetos de atualização de motores com escovas. Também aplicável a equipamentos industriais compactos e acionamentos auxiliares após confirmação de tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais do projeto.

Destaques

• Potência nominal: 2350 W
• Tensão nominal: 96 VDC
• Torque nominal: 7,5 N·m a 3000 rpm
• Corrente nominal: 28±10% Arms

Especificações rápidas (resumo)
Potência nominal — 2350 W
Tensão nominal — 96 VDC
Torque nominal — 7,5 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 28±10% Arms
Tamanho do quadro — 110 mm

Especificações elétricas e mecânicas (tabela)
Potência nominal — 2350 W
Tensão nominal — 96 VDC
Torque nominal — 7,5 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 28±10% Arms
Tamanho do quadro — 110 mm
Constante de torque — 0,27±10% N·m/A
Inércia do rotor — 10,9±10% ×10⁻⁴ kg·m²
FEM de retorno — 16±10% V/krpm
Indutância de linha — Não especificada; tolerância ±10%
Resistência de linha — Não especificada; tolerância ±10%
Comprimento do corpo (L) — 156 mm
Comprimento com freio (LB) — 193 mm
Peso — 6,36 kg (sem freio) / 8,47 kg (com freio)
Elemento de feedback (opção) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Resistência dielétrica — 800 VAC / 1 s / 5 mA
Ambiente de operação — Temperatura: -20 a 40°C (opcional -40 a 40°C); Umidade: 20%–80% RH sem condensação; altitude <1000 m (derating fora da faixa indicada)
Classe de proteção — IP54 (IP65 opcional)
Peça — CW110BLBT-07530-L6-H

Desenho mecânico
Desenho mecânico: estrutura padrão de 110 mm (ilustração disponível na página do produto).

Características torque-velocidade
Curvas de torque-velocidade disponíveis na página do produto para referência na seleção e integração do sistema.

Especificações técnicas

• Modelo / Número de peça: CW110BLBT-07530-L6-H
• Tamanho do quadro: 110 mm
• Potência nominal: 2350 W
• Tensão nominal: 96 VDC
• Torque nominal: 7,5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 28±10% Arms
• Constante de torque: 0,27±10% N·m/A
• Inércia do rotor: 10,9±10% ×10⁻⁴ kg·m²
• FEM de retorno: 16±10% V/krpm
• Comprimento do corpo (L): 156 mm; Com freio (LB): 193 mm
• Peso: 6,36 kg (sem freio) / 8,47 kg (com freio)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Resistência dielétrica: 800 VAC / 1 s / 5 mA
• Ambiente de operação: -20 a 40°C (opcional -40 a 40°C); 20%–80% RH sem condensação; altitude <1000 m
• Classe de proteção: IP54 (IP65 opcional)
