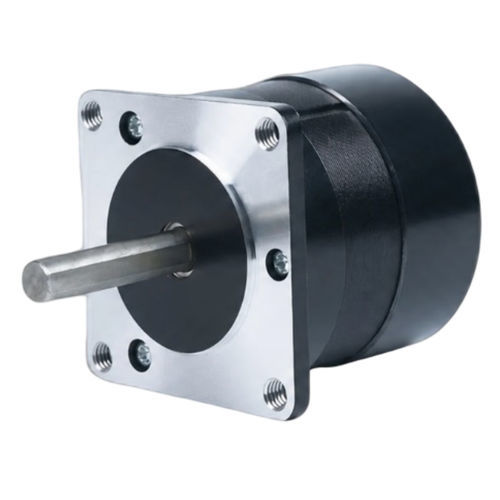

Motor sem escovas CW57BLMA54-105L250-00

CCtrifásico24 V

Visão geral do produto
O CW57BLMA54-105L250-00 é um motor DC brushless trifásico de 57 mm (NEMA 23) desenvolvido para automação industrial, robótica e controlo de movimento de precisão. Potência nominal de 105 W com alimentação 24 ±10% VDC, torque nominal de 0,2 Nm a 5000 RPM e velocidade máxima até 6600 RPM.

Destaques

• Potência nominal 105 W
• Tensão de alimentação 24 ±10% VDC
• Torque nominal 0,2 Nm a 5000 RPM
• Tamanho do quadro 57 mm (NEMA 23)
• Design brushless trifásico para movimento controlado

Especificações elétricas

• Pólos — 4
• Fases — 3
• Tensão nominal — 24 ±10% VDC
• Potência nominal — 105 W
• Velocidade nominal — 5000 RPM
• Torque nominal — 0,2 Nm
• Corrente nominal — 6 A
• Velocidade máxima — 6600 RPM
• Torque máximo — 0,4 Nm
• Constante de tensão — 2,7 ±5% V/kRPM
• Resistência de linha — 0,29 ±5% Ω (20°C)
• Indutância de linha — 0,75 ±10% mH
• Resistência de isolamento — 50 MΩ (500 VDC)
• Classe de isolamento — B (130°C)
• Ruído — <50 dB
• Peso — 0,5 kg

Mecânica e desempenho
Inclui desenho mecânico e curva torque-velocidade do CW57BLMA54-105L250-00 para apoiar montagem, integração e avaliação de desempenho.

Especificações técnicas

• Modelo / Número da peça: CW57BLMA54-105L250-00
• Tamanho do quadro: 57 mm (NEMA 23)
• Tipo de motor: DC brushless trifásico
• Potência nominal: 105 W
• Tensão nominal: 24 ±10% VDC
• Velocidade nominal: 5000 RPM
• Torque nominal: 0,2 Nm
• Corrente nominal: 6 A
• Velocidade máxima: 6600 RPM
• Torque máximo: 0,4 Nm
• Constante de tensão: 2,7 ±5% V/kRPM
• Resistência de linha: 0,29 ±5% Ω (20°C)
• Indutância de linha: 0,75 ±10% mH
• Resistência de isolamento: 50 MΩ (500 VDC)
• Classe de isolamento: B (130°C)
• Ruído: <50 dB
• Peso: 0,5 kg
