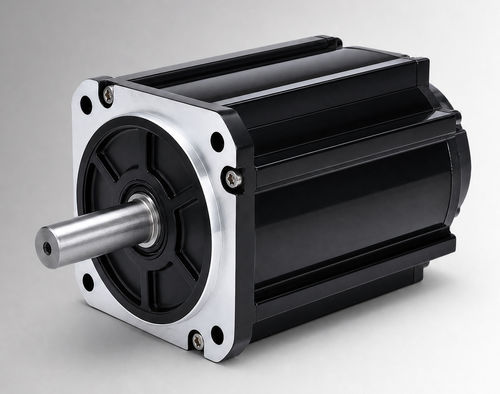

Motor sem escovas CW130BLBT-05030-L5-H

CCBLDC72 V

Visão geral do produto
O CW130BLBT-05030-L5-H é um motor BLDC com estrutura de 130 mm, 1550 W, 72VDC e 5 N·m a 3000 rpm. Projetado para avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e projetos de atualização de motores com escovas. Também aplicável a equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de serviço, interface de instalação e condições ambientais do projeto forem confirmados.

Destaques

• Potência nominal: 1550 W
• Tensão nominal: 72VDC
• Torque nominal: 5 N·m a 3000 rpm
• Corrente nominal: 26±10% Arms

Especificações rápidas

• Potência nominal: 1550 W
• Tensão nominal: 72VDC
• Torque nominal: 5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 26±10% Arms
• Tamanho do quadro: 130mm

Especificações elétricas e mecânicas
Potência nominal — 1550 W
Tensão nominal — 72VDC
Torque nominal — 5 N·m
Velocidade nominal — 3000 rpm
Corrente nominal — 26±10% Arms
Tamanho do quadro — 130mm
Constante de torque — 0.20±10% N·m/A
Inércia do rotor — 12±10% kg·m² × 10⁻⁴
Back EMF — 11.8±10% V/krpm
Indutância de linha — Não especificada; tolerância ±10%
Resistência de linha — Não especificada; tolerância ±10%
Comprimento do corpo (L) — 119 mm
Comprimento do corpo com freio (LB) — 166 mm
Peso — 6/7.8 kg
Elemento de feedback (opção) — Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento — DC500V, >20 MΩ (Classe F)
Resistência dielétrica — 800VAC/1s/5mA
Ambiente de operação — Temperatura: -20 a 40°C (-40 a 40°C opcional); Umidade: 20% a 80% RH (sem condensação); altitude abaixo de 1000 m (redução ao exceder faixas de temperatura ou altitude indicadas)
Grau de proteção — IP54 (IP65 opcional)
Número da peça — CW130BLBT-05030-L5-H

Desenhos mecânicos e gráficos

• Desenho mecânico — Estrutura padrão 130mm (imagem disponível)
• Desenho mecânico — Estrutura 130mm refrigerada por ventoinha (imagem disponível)
• Características de torque-velocidade (imagem disponível)

Especificações técnicas

• Potência nominal: 1550 W
• Tensão nominal: 72VDC
• Torque nominal: 5 N·m
• Velocidade nominal: 3000 rpm
• Corrente nominal: 26±10% Arms
• Tamanho do quadro: 130mm
• Comprimento do corpo (L): 119 mm
• Comprimento do corpo com freio (LB): 166 mm
• Peso: 6/7.8 kg
• Constante de torque: 0.20±10% N·m/A
• Back EMF: 11.8±10% V/krpm
• Inércia do rotor: 12±10% kg·m² × 10⁻⁴
• Grau de proteção: IP54 (IP65 opcional)
• Resistência de isolamento: DC500V, >20 MΩ (Classe F)
• Resistência dielétrica: 800VAC/1s/5mA
• Opções de feedback: Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
• Número da peça: CW130BLBT-05030-L5-H
