Motor sem escovas CW70BL45-90L230-00

CCtrifásicoBLDC

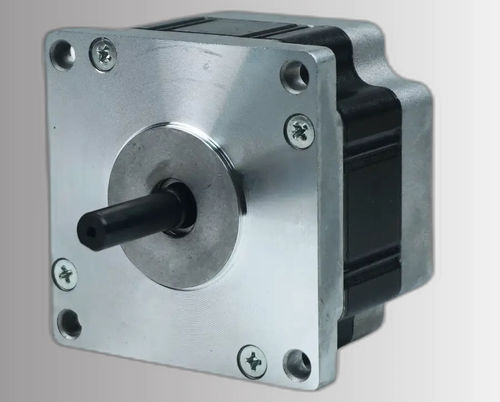

Visão geral do produto
O CW70BL45-90L230-00 é um motor DC brushless trifásico de 70 mm (NEMA 28) projetado para automação industrial, robótica e sistemas de controlo de movimento de precisão. Especificado para alimentação de 24 VCC ±10% e otimizado para operação nominal a 3000 RPM.

Destaques

• Potência nominal: 90 W
• Tensão de alimentação: 24 VCC ±10%
• Binário nominal: 0,28 Nm a 3000 RPM
• Tamanho do quadro: 70 mm (NEMA 28)
• Projeto trifásico sem escovas para rotação suave e controlável

Principais valores

• Potência nominal: 90 W
• Tensão nominal: 24 VCC ±10%
• Velocidade nominal: 3000 RPM
• Binário nominal: 0,28 Nm
• Corrente nominal: 5,3 A
• Tamanho do quadro: 70 mm (NEMA 28)

Especificações elétricas (tabela)
Pólos — 6
Fases — 3
Tensão nominal — 24 VCC ±10%
Potência nominal — 90 W
Velocidade nominal — 3000 RPM
Binário nominal — 0,28 Nm
Corrente nominal — 5,3 A
Resistência de linha — 0,48 ±10% Ω @ 20°C
Indutância de linha — 0,5 ±20 mH
Resistência de isolamento — 100 MΩ @ 500 VDC
Classe de isolamento — B (130°C)
Método de controlo — Controlo de velocidade
Tamanho do quadro — 70 mm (NEMA 28)
Referência — CW70BL45-90L230-00

Mecânica e desempenho
Fornecem-se desenhos mecânicos e curvas torque-velocidade para a série de motores BLDC de 70 mm para apoiar montagem, integração e avaliação de desempenho. As imagens de detalhe incluem desenho dimensional e gráfico torque-velocidade para apoio à seleção.

Características / Especificações técnicas

• Modelo / Referência: CW70BL45-90L230-00
• Quadro: 70 mm (NEMA 28)
• Potência nominal: 90 W
• Tensão nominal: 24 VCC ±10%
• Velocidade nominal: 3000 RPM
• Binário nominal: 0,28 Nm
• Corrente nominal: 5,3 A
• Pólos: 6
• Fases: 3
• Resistência de linha: 0,48 ±10% Ω @ 20°C
• Indutância de linha: 0,5 ±20 mH
• Resistência de isolamento: 100 MΩ @ 500 VDC
• Classe de isolamento: B (130°C)
• Método de controlo: Controlo de velocidade
• Inclui desenho mecânico e curva torque-velocidade para integração e seleção
