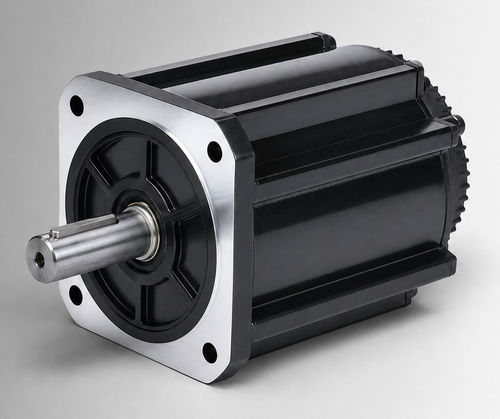

Motor sem escovas CW180BLBT-15015-L5-H

CCBLDC72 V

Visão geral do produto
O CW180BLBT-15015-L5-H é um motor BLDC com estrutura de 180 mm, potência nominal 2350 W, 72 VCC e torque nominal 15 N·m a 1500 rpm. Projetado para avaliação OEM e integração de sistema, é indicado para acionamentos de bombas eletro-hidráulicas, funções móveis e retrofits de DC com escovas, e pode ser considerado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de instalação e condições ambientais forem validadas para o projeto.

Destaques

• Potência nominal: 2350 W
• Tensão nominal: 72 VCC
• Torque nominal: 15 N·m @ 1500 rpm
• Corrente nominal: 42±10% Arms

Especificações rápidas (resumo)

• Tamanho do quadro: 180 mm
• Velocidade nominal: 1500 rpm
• Constante de torque: 0.35±10% N·m/A
• Inércia do rotor: 60±10% kg·m² × 10⁻⁴
• Back EMF: 21.4±10% V/krpm

Especificações elétricas e mecânicas
Potência nominal : 2350 W
Tensão nominal : 72 VCC
Torque nominal : 15 N·m
Velocidade nominal : 1500 rpm
Corrente nominal : 42±10% Arms
Tamanho do quadro : 180 mm
Constante de torque : 0.35±10% N·m/A
Inércia do rotor : 60±10% kg·m² × 10⁻⁴
Back EMF : 21.4±10% V/krpm
Indutância de linha : Não especificada; tolerância ±10%
Resistência de linha : Não especificada; tolerância ±10%
Comprimento do corpo (L) : 170 mm
Comprimento com freio (LB) : 264 mm
Peso : 14.5/32 kg
Elemento de feedback (opção) : Hall magnético / Hall + encoder incremental 2500 linhas (opcional)
Resistência de isolamento : DC500V, >20 MΩ (Classe F)
Resistência dielétrica : 800VAC/1s/5mA
Ambiente de operação : Temperatura: -20 a 40°C (-40 a 40°C opcional); Umidade: 20% a 80% UR (sem condensação); altitude abaixo de 1000 m (redução de desempenho quando ultrapassados os intervalos indicados)
Classe de proteção : IP54 (IP65 opcional)
Número de peça : CW180BLBT-15015-L5-H

Ilustrações mecânicas e de desempenho
Desenhos mecânicos e curvas torque-velocidade são fornecidos para a estrutura padrão de 180 mm e para a estrutura de 180 mm com ventilador para apoiar decisões de instalação e integração do sistema.

Especificações técnicas

• Modelo / Número de peça: CW180BLBT-15015-L5-H
• Tamanho do quadro: 180 mm
• Potência nominal: 2350 W
• Tensão nominal: 72 VCC
• Torque nominal: 15 N·m @ 1500 rpm
• Velocidade nominal: 1500 rpm
• Corrente nominal: 42±10% Arms
• Constante de torque: 0.35±10% N·m/A
• Inércia do rotor: 60±10% kg·m² × 10⁻⁴
• Back EMF: 21.4±10% V/krpm
• Comprimento do corpo: 170 mm (264 mm com freio)
• Peso: 14.5/32 kg
• Proteção: IP54 (IP65 opcional)
• Opções de feedback: Hall magnético; Hall + encoder incremental 2500 linhas (opcional)
