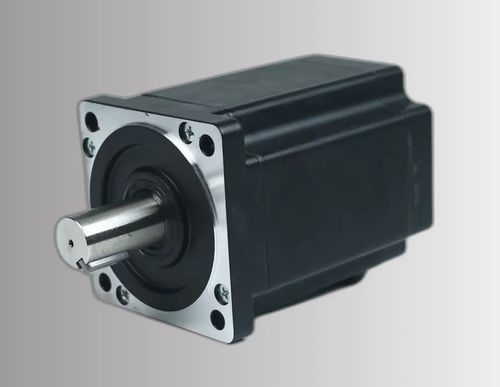

Motor sem escovas CW80BLMC83-200L220-00

CCtrifásicoBLDC

Visão geral do produto
O CW80BLMC83-200L220-00 é um motor DC brushless trifásico de 80 mm (NEMA 32) com potência nominal de 200 W. Projetado para automação industrial, robótica e aplicações de movimento de precisão, opera em 24 ±10% VCC com velocidade nominal de 2000 rpm e torque nominal de 0,96 N·m.

Destaques

• Potência nominal: 200 W
• Tensão de alimentação: 24 ±10% VCC
• Torque nominal: 0,96 N·m a 2000 rpm
• Tamanho do quadro: 80 mm (NEMA 32)
• Projeto brushless trifásico para controlo preciso de velocidade e torque
• Velocidade máxima: 3300 rpm; torque máximo: 1,92 N·m
• Corrente nominal: 12 A; classe de isolamento: F

Especificações rápidas

• Potência nominal: 200 W
• Tensão nominal: 24 ±10% VCC
• Velocidade nominal: 2000 rpm
• Torque nominal: 0,96 N·m
• Corrente nominal: 12 A
• Quadro: 80 mm (NEMA 32)
• Peso: 1,65 kg

Especificações elétricas

• Pólos: 4
• Fases: 3
• Constante de tensão: 5,5 ±5% Vrms/kRPM
• Resistência de linha: 0,16 ±5% Ω (20°C)
• Indutância de linha: 0,5 ±10% mH
• Resistência de isolamento: 50 MΩ (500 VCC)
• Velocidade máx.: 3300 rpm; Torque máx.: 1,92 N·m

Desenho mecânico & desempenho
Desenhos mecânicos e curvas torque‑velocidade estão disponíveis para a série de motores BLDC de 80 mm para auxiliar no encaixe, verificação de dimensões e avaliação de desempenho. Consultar os desenhos para dimensões do eixo, padrão de fixação e localização dos conectores.

Encomenda & suporte

• Número de peça: CW80BLMC83-200L220-00
• Peso: 1,65 kg
• Compatível com controladores BLDC trifásicos padrão; contactar vendas para definições recomendadas
• Opções e personalizações (bobinagens, conectores, modificações de montagem) disponíveis mediante pedido
