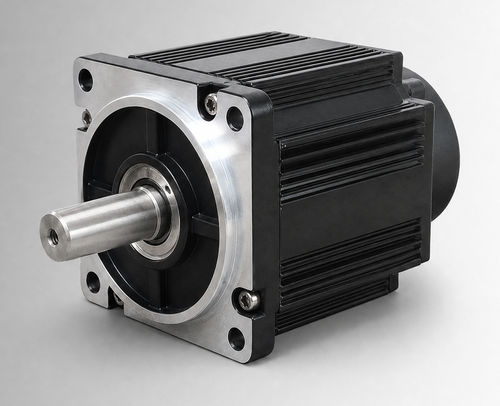

Motor sem escovas CW110BLBT-05030-L9-H

BLDC144 Vcom freio

Visão geral do produto
O CW110BLBT-05030-L9-H é um motor BLDC com estrutura de 110 mm, potência nominal de 1550 W e 144 VCC. Fornece 5 N·m a 3000 rpm e destina-se à avaliação OEM e integração em sistemas para acionamentos de bombas eletro-hidráulicas, funções móveis e atualizações de motores com escovas. Também é adequado para equipamentos industriais compactos e acionamentos auxiliares quando tensão, carga, ciclo de trabalho, interface de montagem e condições ambientais do projeto forem confirmados.

Destaques

• Potência nominal: 1550 W
• Tensão nominal: 144 VCC
• Torque nominal: 5 N·m @ 3000 rpm
• Corrente nominal: 12,6 ±10% Arms

Especificações elétricas e mecânicas
Potência nominal: 1550 W
Tensão nominal: 144 VCC
Torque nominal: 5 N·m
Velocidade nominal: 3000 rpm
Corrente nominal: 12,6 ±10% Arms
Tamanho do quadro: 110 mm
Constante de torque: 0,39 ±10% N·m/A
Inércia do rotor: 7,7 ±10% ×10⁻⁴ kg·m²
Back EMF: 24 ±10% V/krpm
Indutância / resistência de linha: não especificadas; tolerância ±10%
Comprimento do corpo (L): 126 mm
Comprimento com freio (LB): 171 mm
Peso: 4,14 kg (sem freio) / 6,25 kg (com freio)
Elemento de feedback (opção): Hall magnético / Hall + encoder incremental 2500 linhas
Resistência de isolamento: DC500 V, >20 MΩ (Classe F)
Força dielétrica: 800 VAC / 1 s / 5 mA
Grau de proteção: IP54 (IP65 opcional)
Número de peça: CW110BLBT-05030-L9-H

Aplicações
Projetado para integração em sistemas OEM e instalações industriais que exigem acionamento BLDC compacto e de alta potência. Aplicações típicas: acionamentos de bombas eletro-hidráulicas, atuadores de máquinas móveis, acionamentos auxiliares e retrofit de sistemas com escovas.

Feedback & opções
Disponível com sensores Hall magnéticos ou Hall + encoder incremental de 2500 linhas. Opções: proteção IP65 e faixa de temperatura estendida (-40 °C opcional).

Ambiente & proteção
Temperatura de operação: -20 a 40 °C (opcional -40 a 40 °C). Umidade: 20% a 80% UR sem condensação. Altitude: uso nominal abaixo de 1000 m (derating recomendado acima das temperaturas ou altitudes indicadas). Classe de isolamento F.

Características técnicas

• Tamanho do quadro: 110 mm
• Comprimento corpo L/LB: 126 / 171 mm
• Peso: 4,14 / 6,25 kg
• Constante de torque: 0,39 ±10% N·m/A
• Inércia do rotor: 7,7 ±10% ×10⁻⁴ kg·m²
• Back EMF: 24 ±10% V/krpm
• Proteção: IP54 (IP65 opcional)
• Feedback: Hall ou Hall + encoder 2500 linhas
• Isolamento: DC500V >20 MΩ; Dielétrico: 800VAC/1s/5mA
