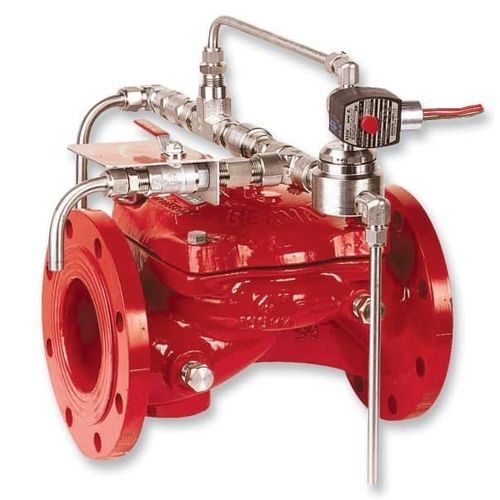

ダイヤフラム式バルブ FP-400E-3D

電動式遮断調整

製品概要
BERMAD 型式 FP-400E-3D は、配管圧力で作動するエラストマー製デリュージ弁で、先進的な防火システム向けに設計されています。3ポート電磁弁で駆動され、電気式火災検知システムに適合します。危険箇所向けの電気部品での供給が可能です。オプションの弁位置表示は、Fire & Gas 監視用のリミットスイッチを含めることができます。開放ノズルによる水または膜消火剤（フォーム）排出システムに適しています。

特長と利点

• 故障安全の作動原理を持つ、実績あるシンプルな設計。
• 一体型エラストマーダイアフラムシール（VRSD 技術）。
• 障害物のない連続流路。流路内に可動部なし。
• 仕様により UL429A 登録の 3ポート電磁弁 を適用可能。
• 監視・制御統合のためのリミットスイッチ付き弁位置検出器をオプションで装着可能。
• 関連する業界規格への適合を想定した設計。

保守・メンテナンス

• インラインでの整備が可能な構造によりダウンタイムを低減。
• 点検・整備のためのカバーの取り外しが迅速かつ容易。
• 日常保守用の部品アクセスが確保されている。

用途

• 制御盤を備えた電気式火災検知システム。
• リモート制御の散水・デリュージシステム。
• フォーム（泡）消火用途。
• 腐食性水を扱うシステム（構成により対応）。

追加機能 / オプション

• ZS：リミットスイッチ組立。
• W：ウォーターモーターアラーム。
• PS：圧力スイッチ（PS-10 または PS-40）。
• I：弁位置の視覚表示。
• PI：圧力計（オプション）。
• DV：ドレンバルブ（オプション）。
• DC：自動滴下防止バルブ（オプション）。
• AV：3ポートアラーム試験弁（オプション）。

仕様 / 技術データ

• 型式：FP-400E-3D。
• シリーズ：400E。
• タイプ：エラストマー製デリュージ弁、配管圧力作動、ON‑OFF。
• 駆動：3ポート電磁弁（電気制御）；仕様により UL429A 登録。
• 動作原理：一体型エラストマーダイアフラム（VRSD）による配管圧力作動。
• 流路：障害物なしの連続流路；流路内に可動部無し。
• 構造：インライン整備可能；メンテナンスのためのカバー取り外しが容易。
• 監視：Fire & Gas 監視用のリミットスイッチ付き弁位置表示をオプションで装備可能。
• 用途：開放ノズルによる水またはフォーム排出；危険場所向け電気部品に対応可能。
